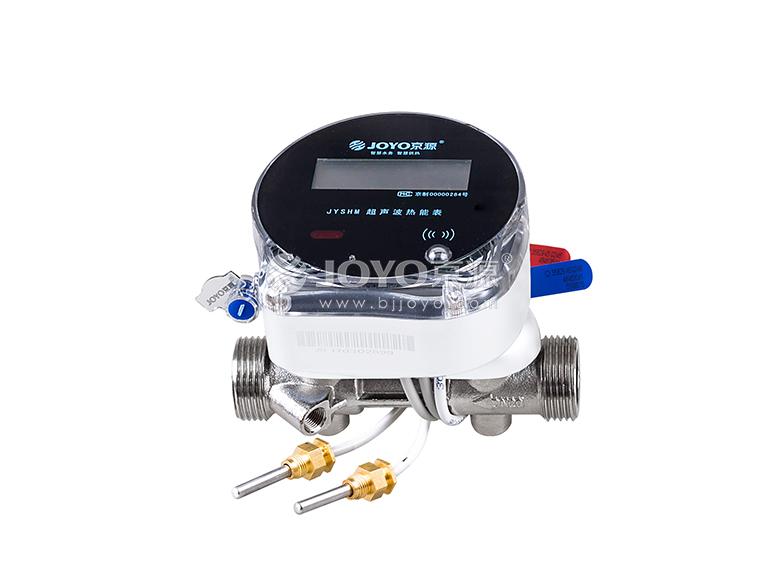

超聲波熱量表 (Ⅱ型)

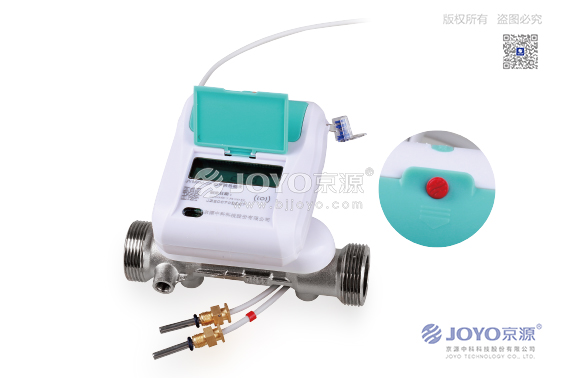

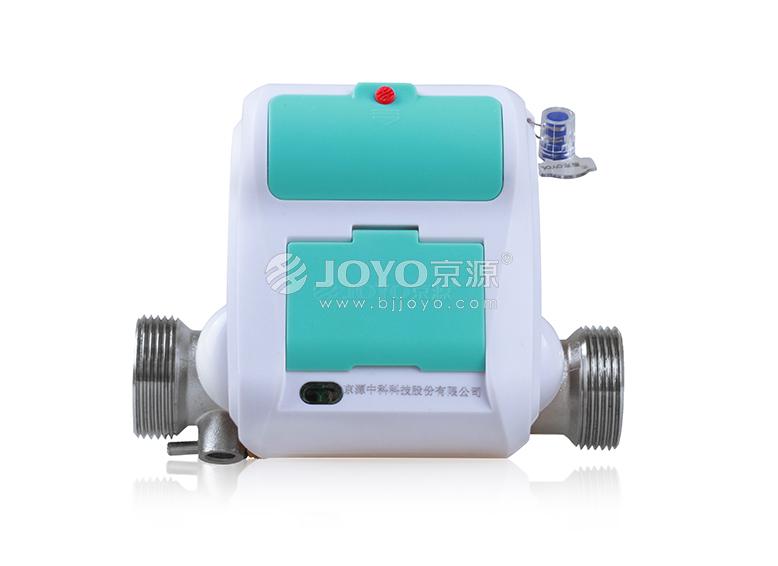

超聲波熱量表 JYSHM-15~40(Ⅱ型)
京源新型小口徑超聲波式熱量表，采用IP68防護等級設計，將磁感應式按鍵代替常規按鍵，并且整體運行功耗更低，延長整體的使用周期，支持無線LORA及NB-IOT模組，完全融合現場無線組網的應用需求，適用于新型戶用熱（冷）計量項目應用。
產品類別：產品中心
產品類型：熱計量表
傳輸方式：no
一、概述：
京源新型小口徑超聲波式熱量表，采用IP68防護等級設計，將磁感應式按鍵代替常規按鍵，并且整體運行功耗更低，延長整體的使用周期，支持無線LORA及NB-IOT模組，完全融合現場無線組網的應用需求，適用于新型戶用熱（冷）計量項目應用。
產品符合GB/T 32224《熱量表》標準及相關企業標準，符合JG225《熱量表》檢定規程要求。本產品的質量管理體系符合GB/T 19001管理要求。
二、產品特點：
·采用美國TI公司MSP430系列16位微處理器，先進的微功耗設計保證使用壽命；
·冷、熱計量一體，適用集中供熱和中央空調系統；
·表體管段結構簡單，無機械部件，不易堵塞、磨損，壓損小；
·采用超聲波檢測原理，始動流量小，計量精準度高，運行可靠；
·分體外掛式積分儀，完善的信息及歷史（24個月以上）存儲和報警功能，方便數據查詢與操作；
·安裝要求低，位置、方式靈活，方便現場施工；
·多種通訊方式，支持MBUS、RS-485、紅外、無線接口及多種通訊協議。
三、技術參數：
| 公稱口徑 | mm | 15 | 20 | 25 | 32 | 40 |
| 工作電壓 | V | 3.6V（鋰電池） | ||||
| 靜態功耗 | μA | ≤8 | ||||
| 通訊功耗 | mA | ≤8 | ||||
| 電池壽命 | 年 | ≥8 | ||||
|
準確度 |
級 | 2 | ||||
|
壓力損失 |
MPa | ≤0.025 | ||||
|
工作壓力 |
MPa | ≤1.6 | ||||
|
適用范圍 |
冷、熱計量?jī)捎? | |||||
|
防護等級 |
IP65、IP68 | |||||
|
溫傳類型 |
PT1000 | |||||
|
溫度范圍 |
℃ | 4～95 | ||||
| 溫差范圍 | K | 3～60 | ||||
| 常用流量qp | m3/h | 1.5 | 2.5 | 3.5 | 6 | 10 |
| 最大流量qs | m3/h | 3 | 5 | 7 | 12 | 20 |
| 最小流量qi | m3/h | 0.015 | 0.025 | 0.035 | 0.06 | 0.1 |
| 顯示位數 | 8位LCD | |||||
| 使用環境 | A類（5～55）℃，≤93%RH | |||||
| 安裝位置 | 根據用戶要求設置進水或回水安裝 | |||||
| 安裝方式 | 水平/垂直（下進水） | |||||
| 溫傳線長 | m | 1.5（可根據需求定制） | ||||
四、外形尺寸：
| 公稱口徑 | DN（mm） | 15 | 20 | 25 | 32 | 40 |
| 安裝長度 | mm | 225 | 235 | 275 | 305 | 325 |
| 儀表長度 | 110 | 130 | 160 | 180 | 200 | |
| 儀表寬度 | 110 | 110 | 110 | 110 | 110 | |
| 儀表高度 | 120 | 120 | 120 | 130 | 140 | |
| 連接螺紋 | G 3/4B | G 1B | G1 1/4B | G1 1/2B | G 2B | |
| 接管螺紋 | R 1/2B | R 3/4B | R 1B | R1 1/4B | R1 1/2B |
