通斷時間面積法

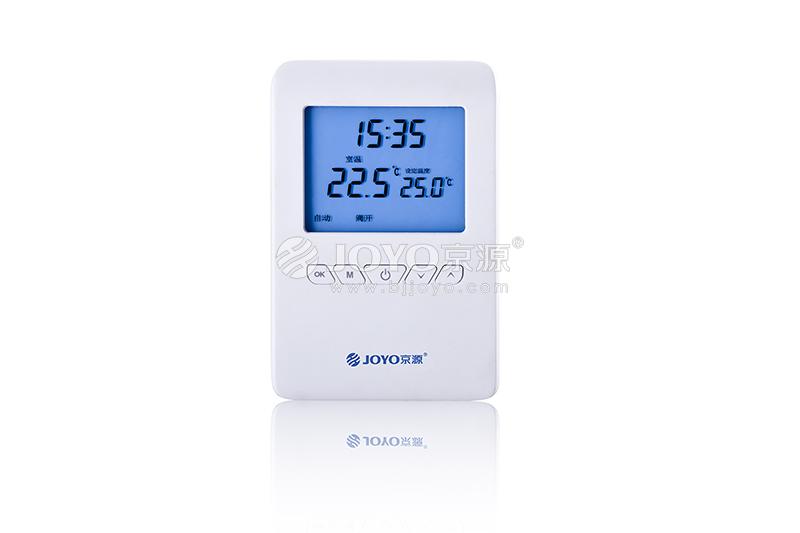

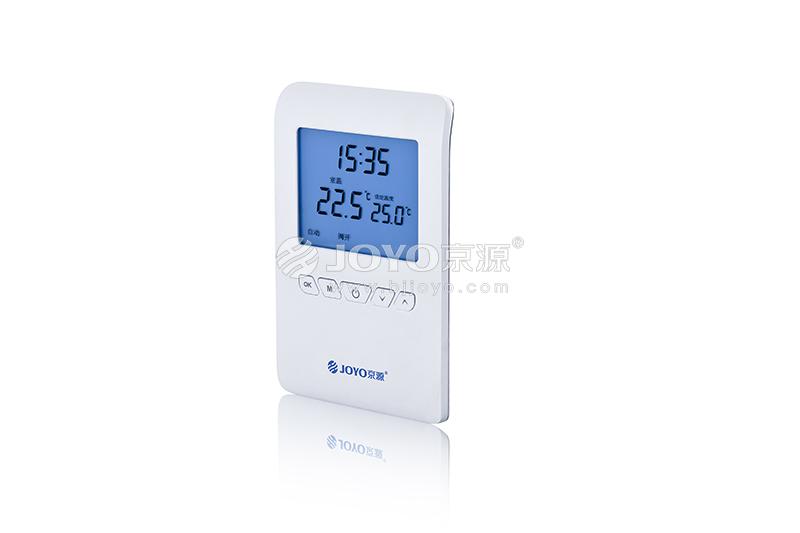

室溫控制器 JYWK-T
產品使用于通斷時間面積法供暖系統中，具有室溫設定、室溫控制、參數查詢、數據通訊、數據存儲等功能的用戶控制器； 根據需要設置室內的供暖控制溫度及閥門開關狀態，產品可查詢用戶供暖相關信息，包括時間、室溫、設定溫度、閥門狀態、故障狀態等，也包括閥門開關時間、分攤熱量、歷史數據等信息，實時與通斷控制器通訊交換數據及發送控制命令，并存儲用戶供暖相關信息及歷史數據。
產品類別：產品中心
產品類型：熱計量系統
傳輸方式：no
一、概述：
產品使用于通斷時間面積法供暖系統中，具有室溫設定、室溫控制、參數查詢、數據通訊、數據存儲等功能的用戶控制器；
根據需要設置室內的供暖控制溫度及閥門開關狀態，產品可查詢用戶供暖相關信息，包括時間、室溫、設定溫度、閥門狀態、故障狀態等，也包括閥門開關時間、分攤熱量、歷史數據等信息，實時與通斷控制器通訊交換數據及發送控制命令，并存儲用戶供暖相關信息及歷史數據。
產品符合技術標準：
JG/T 379 《通斷時間面積法熱計量裝置技術條件》
Q/FSJYS 0002-2013 《通斷時間面積法熱計量裝置》
二、產品特點：
l 顯示直觀：大屏幕LCD顯示各種參數及用戶供暖信息，清晰直觀，方便查詢；操作時背光打開，適應昏暗光線環境查看；
l 無線通訊：室溫控制器與通斷控制器采用無線通訊方式，安裝施工方便，不影響用戶室內裝修；
l 故障提示：通訊、閥門、電池等工作狀態故障報警提示；
l 人性化設計：按鍵操作及液晶顯示菜單方便簡單，易于理解，適應不同人群操作使用；
l 電池供電：普通堿性電池供電，使用壽命大于2年，電池電量不足報警提示更換；無需外接電源，方便用戶安裝使用；
l 安裝簡單靈活：壁掛式安裝于用戶房間入口固定位置，或移動式置于房間方便位置，安裝方式靈活簡單，便于操作維護。
l 具備遠程管理功能，可通過系統平臺遠程控制閥門的開關。
三、技術參數：
| 溫度顯示范圍 | （0~55）℃ | |
| 溫度控制設定范圍 | （10~25）℃ | |
| 溫度測量最大偏差 | ±0.1℃ | |
| 溫度控制范圍 | ±1℃ | |
| 時鐘誤差 | ≤5s/d | |
|
工作電源 |
DC3V（堿性電池），使用壽命＞2年 | |
|
工作電流 |
靜態工作電流＜20uA | |
|
無線數據通訊 |
工作頻率：475MHz | |
| 占用帶寬：≤200kHz | ||
| 發射功率：≤50Mw | ||
| 接收靈敏度：-100dBm | ||
| 通訊速率：2400bps | ||
| 通訊距離：視距情況下＞500m | ||
| 數據存儲 | 存儲時間＞10年 | |
| 工作環境條件 | 環境溫度：（-5~45）℃；相對濕度<80%RH | |
| 防護等級 | IP20 | |
| 項目 | 功能 | |
| 顯示功能 | 液晶顯示內容 | 當前時間、室內溫度、設定溫度、閥門開關狀態、閥門開關時間、分攤熱量、通訊狀態、電池狀態、故障狀態、表具地址、歷史數據等 |
| 數字顯示 | 雙屏顯示，11位數字 | |
| 顯示方式 | 常態顯示及按鍵查詢顯示 | |
| 欠壓報警 | 電池電壓不足報警提示 | |
| 錯誤提示 | 通訊、閥門、電池電壓等故障錯誤提示 | |
| 測量功能 | 測量參數 | 室內溫度測量 |
| 設置功能 | 室溫設置 | 設置室內控制溫度，手動控制閥門開關 |
| 控制功能 | 室溫控制 | 根據設定室溫控制室內溫度維持在設定溫度 |
| 通訊功能 | 通訊接口 | 無線模塊通訊方式，475MHz/2400bps |
| 數據存儲功能 | 歷史數據存儲 | 存儲時間大于10年 |
| 實時數據存儲 | 實時存儲當前時間、設定溫度、室內溫度、閥門開關狀態、閥門開關時間、分攤熱量等參數 | |
| 使用功能 | 壁掛式安裝 | 壁掛式安裝結構，安裝維護操作方便 |
| 安裝方式 | 可固定安裝在墻上統一位置，也可移動放置于室內適當位置 | |
| 安全防護 | 防塵、防水、防污，通風良好，防護等級IP20 | |
| 查詢操作 | 按鍵設置、查詢各種參數 | |
| 管理功能 | IC卡管理 | 預留智能IC卡接口，方便收費及用戶信息管理 |
四、外形尺寸：
| 安裝尺寸 | 110mm*85mm*25mm |
