通斷時間面積法

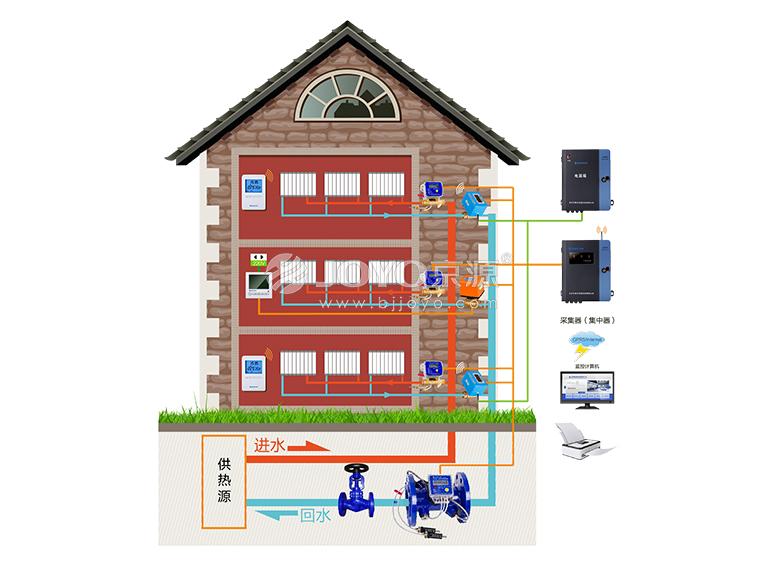

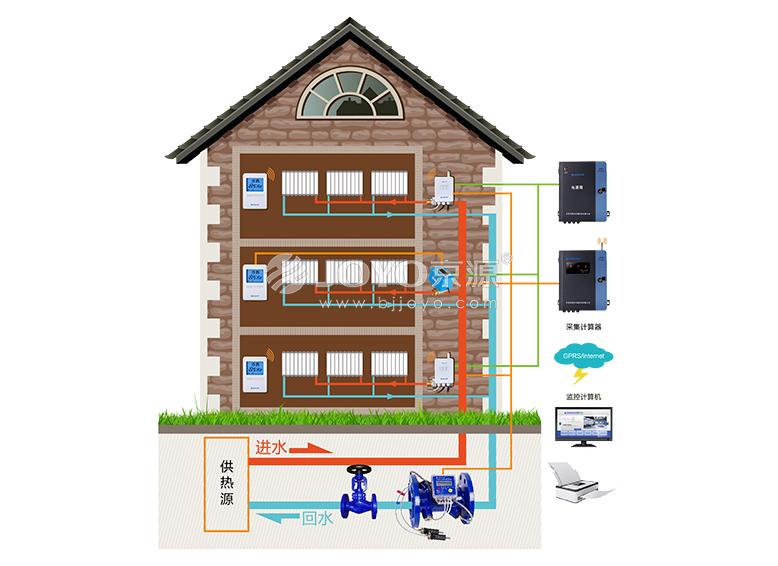

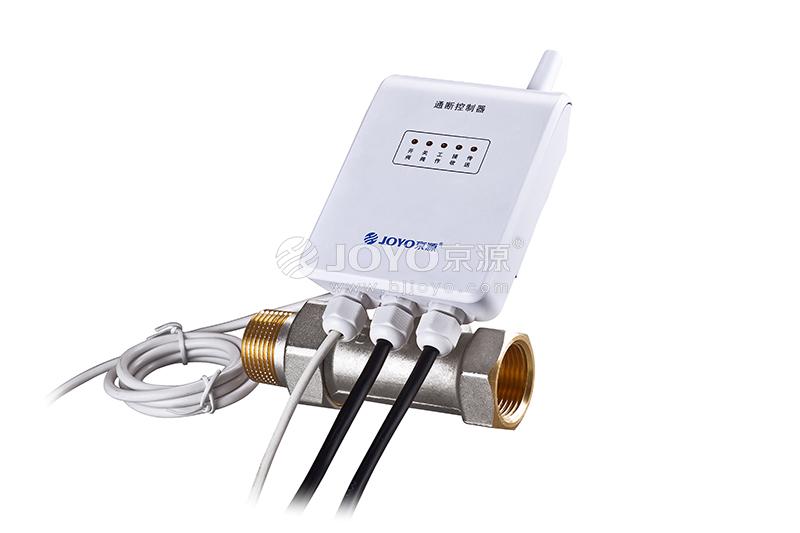

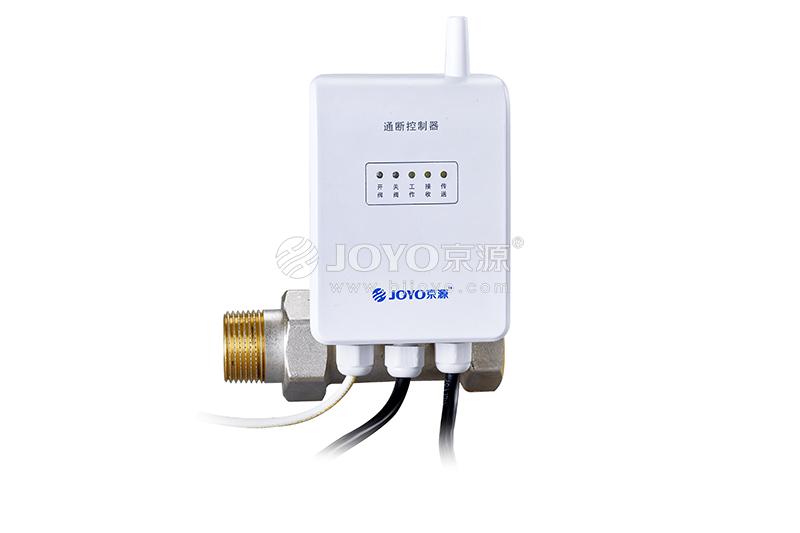

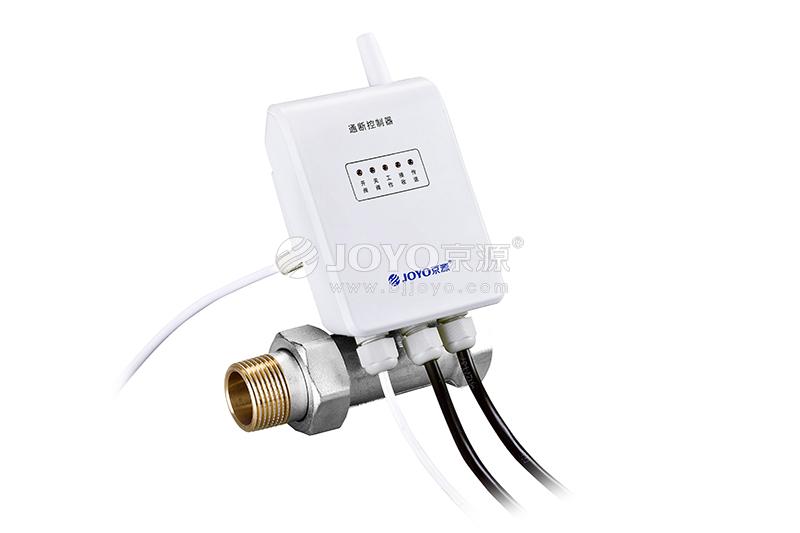

通斷控制器 JYFK-T
接收室溫控制器的室溫及設定值等信息及命令，執行閥門控制命令，控制供暖閥門的開關，達到調節控制室內溫度的目的；
產品類別：產品中心
產品類型：熱計量系統
傳輸方式：no
一、概述：
供暖閥門控制：接收室溫控制器的室溫及設定值等信息及命令，執行閥門控制命令，控制供暖閥門的開關，達到調節控制室內溫度的目的；
數據通訊：多通訊接口和通訊方式，下行與室溫控制器實時交換數據及命令，上行與采集計算器實時交換數據與命令，執行上級系統指令；
狀態指示：指示燈直觀指示閥門狀態、工作狀態、通訊狀態及故障狀態等信息；
數據存儲：實時記錄存儲用戶供暖相關信息及歷史數據，包括閥門狀態、閥門開關時間、室內溫度、設定溫度、閥門累計開啟時間、分?jǐn)偀崃俊⒐收嫌涗浀?；可存?chǔ)二年以上的運行數據，掉電存儲時間大于10年；
統一校時：管理系統可通過采集計算器統一對通斷控制器校準時鐘；
閥門狀態掉電保持：當系統斷電時，閥門保持自動開啟狀態，保障用戶供熱。
遠程控制：系統可遠程命令控制閥門打開或關閉，利于管理；
產品符合技術標準：
JG/T 379 《通斷時間面積法熱計量裝置技術條件》
Q/FSJYS 0002-2013 《通斷時間面積法熱計量裝置》
二、產品特點：
l 狀態指示直觀：無人機交互界面，無需人為干預，狀態指示清晰直觀；
l 多種通訊方式：支持多種通訊方式
與室溫控制器：無線通訊方式
與采集計算器（可選）：M_bus總線、RS485總線、無線LORA
與手持機：紅外通訊接口
l 通訊保護：通訊異常狀態保護，系統運行安全，確保供暖質量；
l 海量數據存儲：實時記錄存儲用戶供暖相關信息及歷史數據，可存儲二年以上的用戶供熱運行數據；
l 高可靠性：控制閥門及其執行器使用壽命大于10萬次，穩定可靠；
l 閥門接口：采用靈活結構設計，可根據用戶需要配接不同閥門；
l 安全供電：采用DC24V電源供電，功率＜5W，運行安全、節能；
l 遠程監控：管理系統平臺遠程集中統一管理，實時監控用戶供熱運行狀態，提高供熱管理水平。
三、技術參數：
1. 時鐘誤差：≤5s/d
2. 工作電源：DC24V/50Hz
3. 工作電流：工作電流＜120mA，待機電流＜1mA
4. 工作介質溫度：（4~90）℃
5. 工作壓力：≤1.0MPa
6. 閥門使用壽命：開關次數＞10萬次
7. 無線數據通訊：
工作頻率：475MHz 占用帶寬：≤200kHz
發射功率：≤50Mw 接收靈敏度：-100dBm
通訊速率：2400bps 通訊距離：視距情況下＞500m
8. M_bus（或RS485）通訊：
通訊協議：CJ/T 188-2004 《戶用計量?jī)x表數據傳輸技術條件》
通訊波特率：2400 bps
9. 無線LORA通訊：ISM 頻段，載波頻率（470～510）MHz
10. 數據存儲：存儲 ＞2年的供熱運行數據，掉電保存時間＞10年
11. 工作環境條件：環境溫度：（-10~55）℃；相對濕度：＜80%RH
12. 防護等級：IP67
13. 斷電開閥（可設置）
產品功能表
| 項目 | 功能 | |
| 顯示功能 | 顯示方式 | LED指示燈，5位 |
| 顯示內容 | 閥門開關狀態、通訊狀態、工作狀態、故障狀態等 | |
| 測量功能 | 測量參數 | 閥門開關時間測量 |
| 控制功能 | 閥門控制 | 根據設定室溫或系統命令控制供暖閥門開關 |
|
通訊功能 |
無線模塊通訊 | 無線通訊模塊接口，與室溫控制器實時通訊，475MHz/2400bps |
| 有線通訊 | M_bus（或RS485）總線通訊接口，與采集計算器實時通訊，CJ/T188通訊協議，2400bps | |
| 無線LORA通訊 | ISM 頻段，載波頻率（470～510）MHz | |
| 紅外通訊 | 紅外通訊接口，與手持機通訊進行設備參數設置、測試、調試及查詢 | |
| 數據存儲功能 | 歷史數據存儲 | 存儲大于二年的供熱運行參數，掉電保存時間大于10年 |
| 實時數據存儲 | 實時存儲當前時間、設定溫度、室內溫度、閥門開關狀態、閥門開關時間、閥門累計開啟時間比、供暖起止時間、分?jǐn)偀崃?、故障信息等參?shù) | |
| 使用功能 | 安裝方式 | 靈活固定在控制閥體上安裝，便于安裝維護 |
| 安全防護 | 防塵、防水、防破壞，防護等級IP54 | |
| 管理功能 | 遠程監控 | 管理系統平臺遠程集中統一管理，實時監控用戶供熱運行狀態 |
二、安裝尺寸
通斷控制器尺寸：長×寬×厚：80×80×75
控制閥尺寸：DN25：長×寬×高：75×40×75，螺紋：RP3/4
