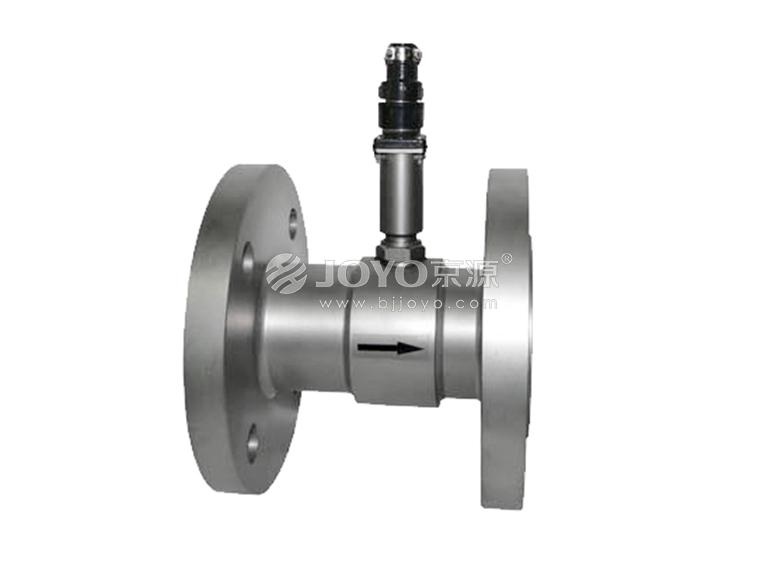

LWGYA型液體渦輪流量傳感器
LWGYA型液體渦輪流量傳感器
傳感器適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途
產品類別：產品中心
產品類型：流量計
傳輸方式：no
產品簡介
傳感器適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套使用，可以進行自動定量控制、超量報警等用途。
特點
傳感器為硬質合金軸承止推式，不僅保證精度，并且提高耐磨性能。
測量范圍寬，下限流速低。
壓力損失小，重復性好，精確度高。
具有較高的抗電磁干擾和抗振動能力。
技術參數
工作電壓：12V±0.144V電流≦10mA
輸出信號：脈沖信號輸出三線制。傳輸距離不小于1000米
介質溫度：(-20~80) ℃、(-20~120) ℃；
環境溫度：(-20~55) ℃；
準 確 度：0.2級（特定）、0.5級、1級；
流量計基本參數及選型說明
|
類型 |
LWGY |
|
|
|
說明 |
|||
|
LWGYA |
|
|
|
流量傳感器，脈沖輸出三線制，+12V供電 |
||||
|
LWGYB |
|
|
|
現場顯示型，電池供電 |
||||
|
LWGYC |
|
|
|
現場顯示帶4～20mA兩線制電流輸出，24V供電 |
||||
|
公稱通徑 |
4 |
|
|
流量范圍m3/h |
0.04～0.25 |
最大壓力 損失MPa |
0.12 |
|
|
6 |
|
|
0.1～0.6 |
0.08 |
||||
|
10 |
|
|
0.2～1.2 |
0.05 |
||||
|
15 |
|
|
0.6～6 |
0.035 |
||||
|
20 |
|
|
0.8～8 |
|||||
|
25 |
|
|
1～10 |
|||||
|
32 |
|
|
1.5～15 |
0.025 |
||||
|
40 |
|
|
2～20 |
|||||
|
50 |
|
|
4～40 |
|||||
|
65 |
|
|
7～70 |
|||||
|
80 |
|
|
10～100 |
|||||
|
100 |
|
|
20～200 |
|||||
|
125 |
|
|
25～250 |
|||||
|
150 |
|
|
30～300 |
|||||
|
200 |
|
|
80～800 |
|||||
|
防爆 |
|
|
無標記，為非防爆型 |
|||||
|
B |
|
防爆型 |
||||||
|
精度等級 |
A |
精確度0.5級 |
||||||
|
B |
精確度1.0級 |
|||||||
|
流量類型 |
A |
正常流量范圍 |
||||||
|
B |
擴展流量范圍 |
|||||||
|
說明： DN4～DN40管徑的傳感器為螺紋連接，配有前后直管段和過濾器，最大工作壓力為6.3MPa。 DN50～DN200管徑的傳感器為法蘭連接，最大工作壓力為2.5MPa。 DN4～DN10管徑的傳感器配有前后直管段和過濾器。 DN15～DN40管徑如需法蘭連接，訂貨時說明。 特殊要求及高壓型訂貨時請具體說明。 |
||||||||
