物聯網超聲波水表(NB-IoT)

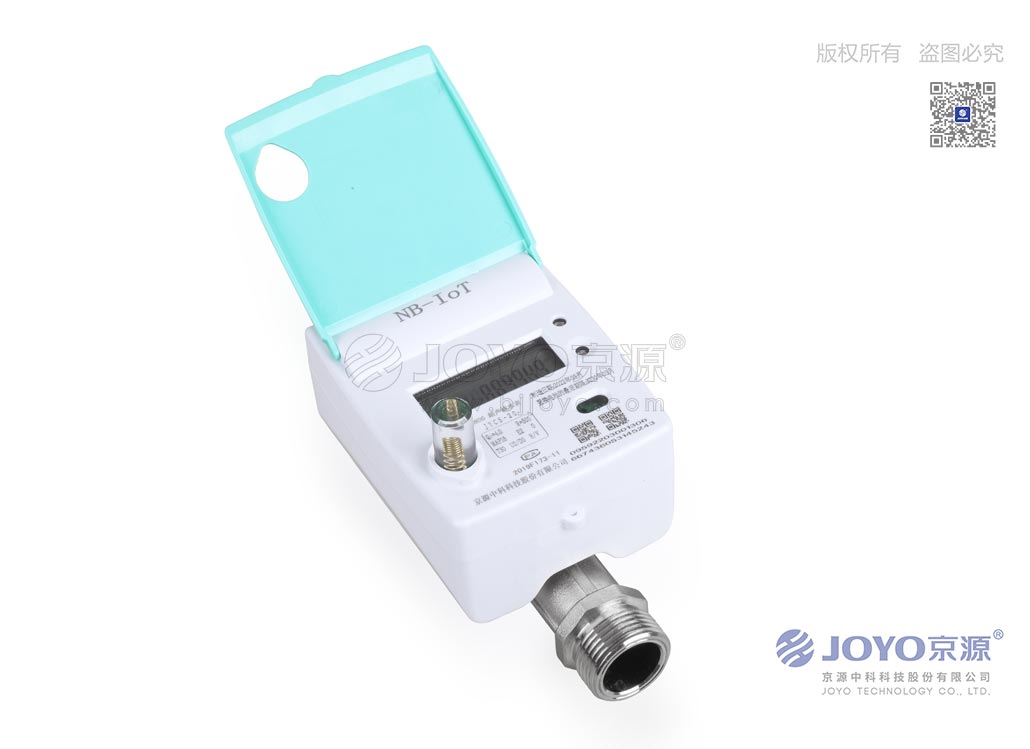

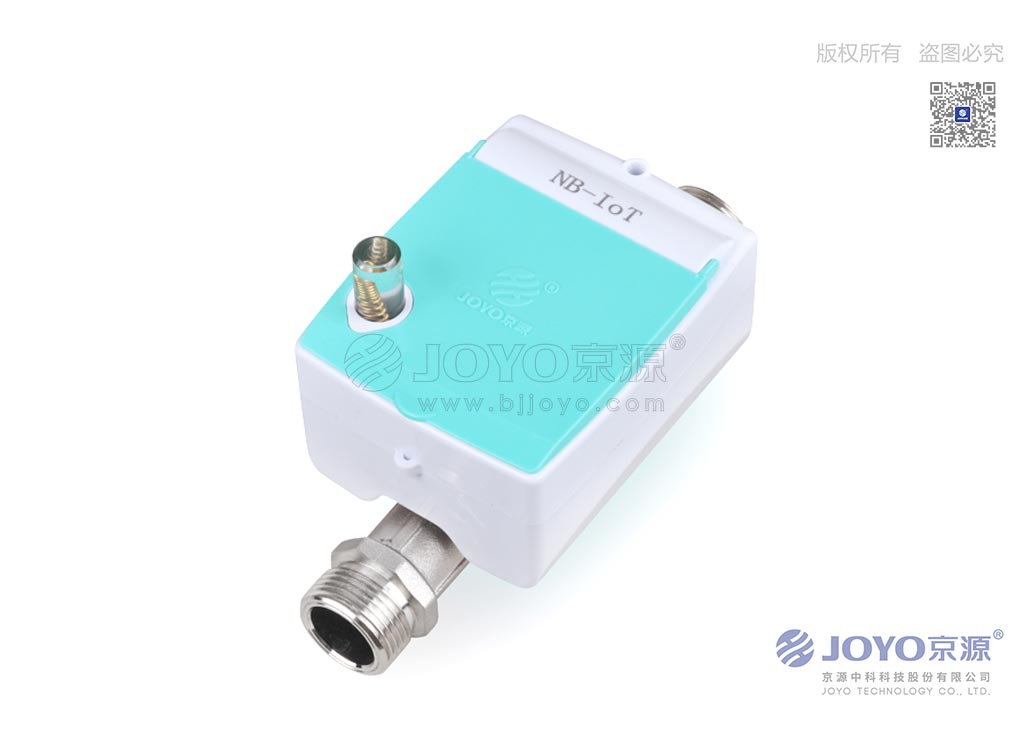

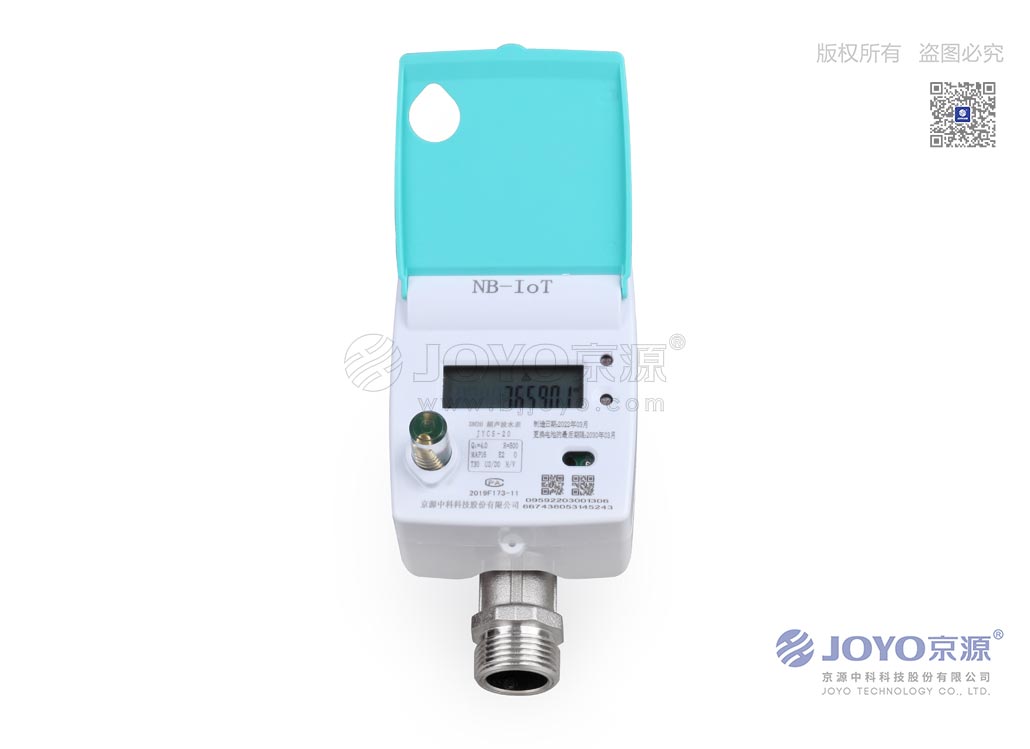

NB-IoT物聯網超聲波水表 JYCS-15-N~20N
NB-IOT物聯網超聲波水表是基于超聲波時差原理進行流量測量的新型電子水表，用來測量流經自來水管道水的瞬時流量和累計總量。水表具有遠傳功能，通過系統平臺可實現數據的遠程抄讀。
產品類別：產品中心
產品類型：水表
傳輸方式：NB-Iot無線
一、 概述：
NB-IOT物聯網超聲波水表是基于超聲波時差原理進行流量測量的新型電子水表，用來測量流經自來水管道水的瞬時流量和累計總量。水表具有遠傳功能，通過系統平臺可實現數據的遠程抄讀。
二、 產品特點：
l 量程范圍寬，最高可達到R400。
l 表中無活動部件，工作可靠，適應于復雜條件下的計量。
l 具有流量傳感器故障、流量超量程、欠電壓報警等多種報警功能。
l 微功耗設計，一節鋰電池供電可確保使用6年以上。
l 具備光電接口、M-BUS、RS-485、無線等多種通訊接口。
l 數據存儲：自動保存最近24個月歷史記錄數據，安全可靠。
三、 技術參數：
| 公稱口徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 常用流量（Q3）m3/h | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 |
| 量程比（Q3/Q1） | 160 | 200 | ||||||||||||
| Q2/Q1 | 1.6 | 1.6 | ||||||||||||
| 計量精度等級 | 2級 | |||||||||||||
| 溫度等級 | T30（冷水）、T90（熱水） | |||||||||||||
|
壓力等級 |
MAP10 | MAP10或 MAP16 | ||||||||||||
|
壓力損失等級 |
△p63 | △p25 | ||||||||||||
|
流動剖面敏感度等級 |
U10/D5 | |||||||||||||
|
環境嚴酷度等級 |
B級 | |||||||||||||
|
電磁環境條件 |
E1 | |||||||||||||
|
靜態工作電流 |
< 10uA | |||||||||||||
|
電池使用壽命 |
>( 6+1)年 | |||||||||||||
| 工作溫度等級 | T30 | |||||||||||||
| 工作壓力等級 | MAP10 | |||||||||||||
| 防護等級 | IP68 | |||||||||||||
| 電磁環境條件 | E1 | |||||||||||||
| 安裝方式 | 水平或垂直（下進水） | |||||||||||||
| 通訊接口 | Mbus/Rs485/LoRa/NB-IOT（任選一種） | |||||||||||||
| *量程比（Q3/Q1）如有特殊要求，請致電咨詢 | ||||||||||||||
四、外形尺寸
DN15~DN40
| 公稱口徑 | 安裝總長度 | 儀表長度 | 儀表寬度 | 儀表高度 | 連接螺紋 | 接管螺紋 |
| DN （mm） | mm | |||||
| 15 | 260 | 165 | 95 | 80 | G3/4B | R1/2 |
| 20 | 300 | 195 | 95 | 80 | G1B | R3/4 |
| 25 | 345 | 225 | 103 | 112 | G1 1/4B | R1 |
| 32 | 305 | 180 | 104 | 117 | G1 1/2B | R1 1/4 |
| 40 | 325 | 200 | 124 | 147 | G2B | R1 1/2 |
