LORA無線遠傳水表

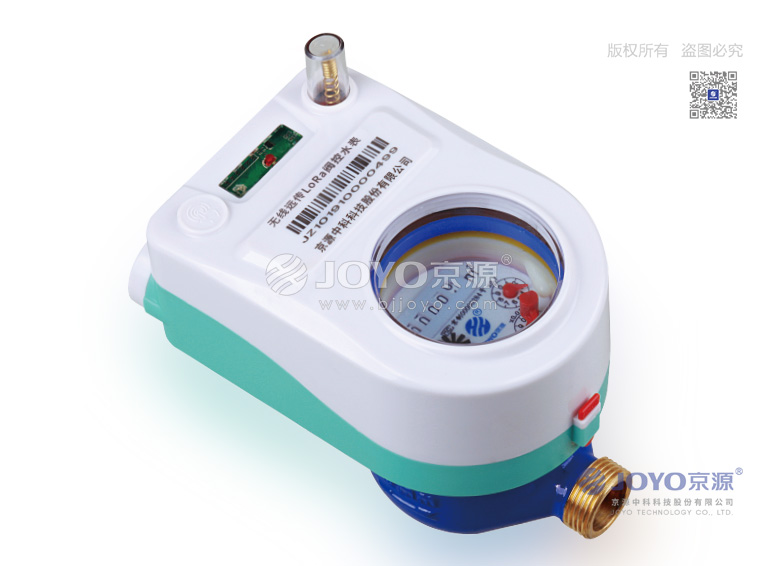

LORA無線遠傳閥控水表JYYC-15KL~25KL
無線遠傳水表是在水表內部安裝有無線遠傳模塊，采用 LoRa 擴頻技術進行數據無線穩定傳輸，具有功耗低、性能穩定、傳輸距離遠的特點，解決了前期無線水表傳輸距離、抗干擾性和低功耗不能兼顧的問題。
產品類別：產品中心
產品類型：水表
傳輸方式：LORA無線
一、產品概述
無線遠傳水表是在水表內部安裝有無線遠傳模塊，采用 LoRa 擴頻技術進行數據無線穩定傳輸，具有功耗低、性能穩定、傳輸距離遠的特點，解決了前期無線水表傳輸距離、抗干擾性和低功耗不能兼顧的問題。
二、產品功能
? 遠程抄表：通過系統可實現遠程全無線實時抄表、定時自動抄表。
? 無線喚醒：可以實現遠程無線喚醒，實時響應上位機處理指令。
? 觸發上傳：水表模塊平時一直處于睡眠，可通過觸發，使模塊上傳一次實時數據。
? 自我診斷：當水表內部出現故障時，水表會自動記錄故障狀態并作為水表數據上傳至軟件平臺。
閥控水表還具有以下功能：
? 遠程控閥：閥控水表通過系統可實現遠程控閥功能。
? 預付費功能：閥控水表通過后序系統及軟件平臺可實現預付費功能。
? 攻擊關閥：具有防磁攻擊功能，當采樣受到外部磁攻擊時，表具會自動關閉閥門。
? 低電關閥：當電池電壓低于一定數值時，模塊可以自動關閉閥門，并上傳一次實時數據。
? 斷電關閥：當水表斷電后將自動關閥，防止因意外或人為斷電；重新上電后，閥門回到斷電前狀態。
三、技術參數
|
公稱口徑 mm |
8 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
常用流量（Q3） m3/h |
1 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
|
|
量程比（Q3/Q1）* |
160 |
80 |
50 |
|||||||||||||
|
Q2/Q1 |
1.6 |
4 |
||||||||||||||
|
溫度等級 |
T30 |
T30（冷水）、T90（熱水） |
||||||||||||||
|
壓力等級 |
MAP10 |
MAP10或MAP16 |
||||||||||||||
|
壓力損失等級 |
△p63 |
△p25 |
||||||||||||||
|
流動剖面敏感度 等級 |
U0/D0 |
U10/D5 |
||||||||||||||
|
環境嚴酷度等級 |
B級 |
|||||||||||||||
|
電磁環境條件 |
E1 |
|||||||||||||||
|
防護等級 |
IP68 |
|||||||||||||||
|
通訊協議 |
內部協議 |
|||||||||||||||
|
工作電壓 |
2.7 ～ 3.6 V |
|||||||||||||||
|
工作頻段 |
470 ～510MHz |
|||||||||||||||
|
射頻調制 |
LoRa調制 |
|||||||||||||||
|
發射功率 |
20dBm 最大值 |
|||||||||||||||
|
接收靈敏度 |
-136±1dBm |
|||||||||||||||
|
通信距離 |
空曠距離：2～5km |
|||||||||||||||
|
靜態電流 |
5μA |
|||||||||||||||
|
發射電流 |
< 110mA |
|||||||||||||||
|
接收電流 |
<20mA |
|||||||||||||||
|
喚醒時間 |
即時喚醒 |
|||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*量程比（Q3/Q1）如有特殊要求，請致電咨詢
四、外形尺寸
DN8~40
|
公稱口徑 |
長度 |
寬度 |
高度 |
連接螺紋 |
接管螺紋 |
|
DN(mm) |
mm |
||||
|
8 |
165 |
105 |
115 |
G3/4B |
R1/2 |
|
15 |
165 |
85 |
124 |
G3/4B |
R1/2 |
|
20 |
195 |
85 |
124 |
G1B |
R3/4 |
|
25 |
225 |
85 |
124 |
G1 1/4B |
R1 |
|
32 |
230 |
105 |
120 |
G1 1/2B |
R1 1/4 |
|
40 |
245 |
125 |
160 |
G2B |
R1 1/2 |
DN50~DN300
|
口徑 mm |
長度 |
寬度 |
高度 |
安裝方式 |
||
|
法蘭連接 |
||||||
|
mm |
法蘭外徑 |
螺栓孔中心圓直徑 |
連接螺栓 |
|||
|
50 |
200 |
168 |
215 |
168 |
125 |
4-M16 |
|
65 |
200 |
185 |
217 |
185 |
145 |
4-M16 |
|
80 |
225 |
200 |
279 |
200 |
160 |
8-M16 |
|
100 |
250 |
220 |
289 |
220 |
180 |
8-M16 |
|
125 |
250 |
250 |
299 |
250 |
210 |
8-M16 |
|
150 |
300 |
285 |
360 |
285 |
240 |
8-M20 |
|
200(1.0MPa） |
350 |
340 |
385 |
340 |
295 |
8-M20 |
|
200(1.6MPa） |
12-M20 |
|||||
|
250(1.0MPa） |
450 |
395 |
450 |
395 |
350 |
12-M20 |
|
250(1.6MPa） |
405 |
405 |
355 |
12-M24 |
||
|
300(1.0MPa） |
500 |
445 |
478 |
445 |
400 |
12-M20 |
|
300(1.6MPa） |
460 |
460 |
410 |
12-M24 |
||
