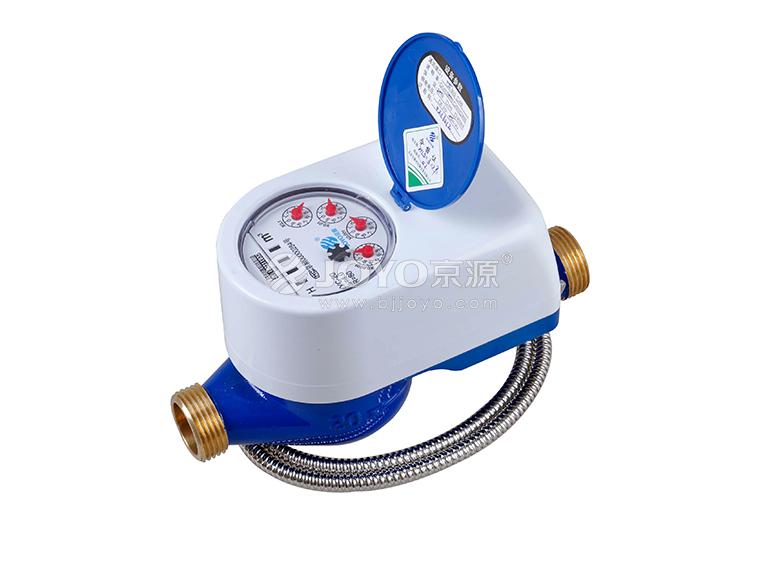

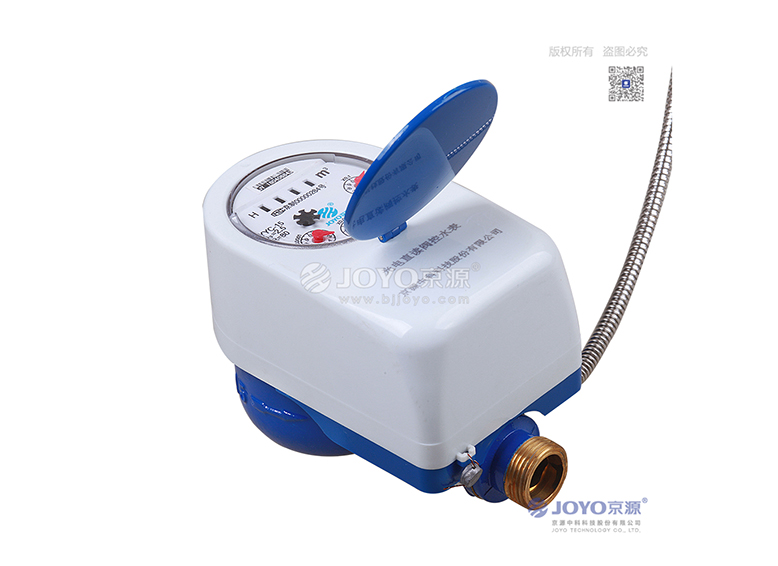

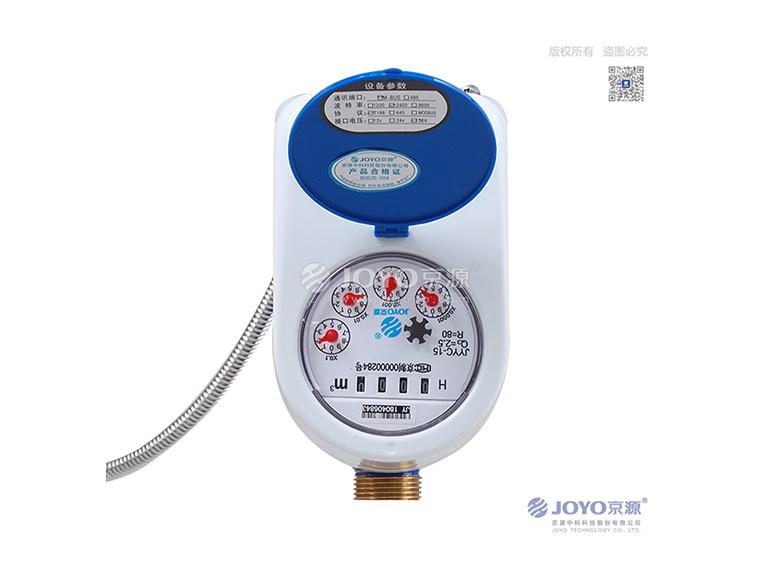

光電直讀遠傳閥控水表JYYC-15~25
光電直讀水表是在機械水表基礎上加裝光電直讀模塊、通訊模塊組合而成的一種智能水表。水表平時計量過程不需要任何電源，故表內不需加裝電池，免除了更換電池的煩惱。水表具有遠傳通訊功能，通過系統平臺可實現數據的遠程抄讀，閥控表還可實現遠程控閥。
產品類別：產品中心
產品類型：水表
傳輸方式：no
一、 概述
采用智能帶閥控的水表作為基表，在水表計數器盒中嵌入光電子器件和單片機、通訊模塊、控制電路。表內無電池。光電子器件插入在字輪的兩側，字輪上開有電子碼的識別孔。每個字輪上有5對光電子器件對字輪上的電子碼進行閱讀，單片機對讀取的電子碼進行解析，轉換為數據。
遠傳閥控光電直讀水表產品符合GB/T778.1《封閉滿管道中水流量的測量 飲用冷水水表和熱水水表 第1部分：規范》、CJ/T188《戶用計量?jī)x表數據傳輸技術條件》 、CJ/T224《電子遠傳水表》等標準。
二、 主要技術參數
1、遠傳閥控水表采用為透射式光電直讀技術，
2、基表選用多流速、濕式液封銅殼基表，
3、傳輸接口：有線傳輸采用M-BUS總線制，接口的連接方式為無極性，水表總線供電電壓：DC U＝12V～36V。
4、通信速率：≥2400bps；
5、溫度范圍：0.1℃～55℃；
6、 濕度范圍：工作環境在40℃時為0%～100%；遠傳讀數裝置在40℃至少為93%；
7、傳輸距離：有線1km；
8、 壓力等級：1.0 MPa
9、 計量精度 Q3/Q1：≥80；
10一次抄讀成功率：有線不小于99%；
11、 抄讀的總差錯率：不大于1%
12、安裝環境等級：C級；
13、 電磁環境等級：E1級；
14、 數據準確性：傳輸數據與水表實際顯示數據一致；
15、 準確度等級：2級；
16、 光電工作電壓：DC U≤5.5V，工作電流：I≤11mA；
17、 閥門工作電壓：DC U≤5.5V，工作電流：I≤100mA；
18、 平均無故障工作時間（MBTF）大于2.63×104h。
19、防水等級IP65；
三、遠傳閥控水表特點：
1. 實現預付費功能：按天讀表、計量、扣費。預存資金為零或負值閥門自動關閉。收費系統與抄表控制系統實現智能化管理，戶表金額大于0，閥門自動開啟；
2. 表內無電池，電源故障率為0；
3. 適應惡劣環境，只要不長期浸泡在水中，遠傳閥控光電直讀水表運行不會受到影響；
4. 表內預存水費不足時，可以采用一種方式通知用戶前來繳費充值。
5. 戶表可實現預付費功能及后付費功能，使用靈活方便。
6. 遠傳閥控光電直讀水表的壽命大于10年。
7. 直接讀取字輪數據，與傳統的脈沖表相比，它可將讀數誤差降低至零；
8. 采用低功耗設計，只有讀數和閥門開關時才需供電；
9. 采用先進的數據編碼及校驗技術，通訊可靠性高；
10. 采用旋翼式計量結構，計量精度高、抄表方便、外型美觀；
11. 流量性能符合GB/T? 778.1～3-2007標準，準確度等級：2級；
12. 兼容多種通信規約；DL/T645、CJ/T188和內部協議；
13. 滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求；
14. 與上位機系統相結合，建立遠程自動抄表管理系統，實現抄表、監控自動化。
四、數據傳輸設備（集中器）技術特點
1、數據傳輸設備總線電壓：36V
2、數據傳輸設備可供電流：靜態電流≤55mA； 工作電流:≤500mA
5、戶表工作電壓：24V-36V
6、戶表工作最大電流：靜態電流 1.1～1.2mA；抄表電流 6.0～7.0mA
7、帶閥控戶表工作電流：靜態電流1.15～1.4mA；抄表電流 2～9.0mA；開/關閥電流（空載） 30～50mA；最大可提供開/關閥電流不小于250mA；
8、通訊速率：≥2400bps
9、戶表通訊可靠距離：有線1km
10、平均無故障工作時間（MBTF）：大于365×24h；
11、組網方式：表+集中器+GPRS
四、組網抄表
1. 組網配置：獨立IP地址服務器、計算機主機服務器、抄表系統、數據傳輸設備、終端表具、數據線等。
2. 組網以M-BUS鏈路將表全部連接到數據傳輸設備，后借助GPRS平臺無線上網。登陸?yīng)毩?span>IP地址的計算機主機服務器。進行數據傳輸。
3. 每臺數據傳輸設備可連接最多256只戶用儀表。建議推薦連接200只戶表以內，傳輸速度可加快。數據傳輸設備需要220V市電支持與移動3G上網卡支持。
4. 實現預付費時，按天計量、收費，即每天定時抄表、計量、收費。
5. 抄表系統預留與原有收費系統連接的端口。只要建立連接，所有抄表的數據直接進入收費系統內進行保存。
6. 系統特點：任何一只表出現故障不會影響總線其它表具抄表、讀數、傳輸。
7. 本設備配置在小區網絡布置到位以后，數據傳輸設備增加網絡配置可以升級為有線網絡集中抄表。

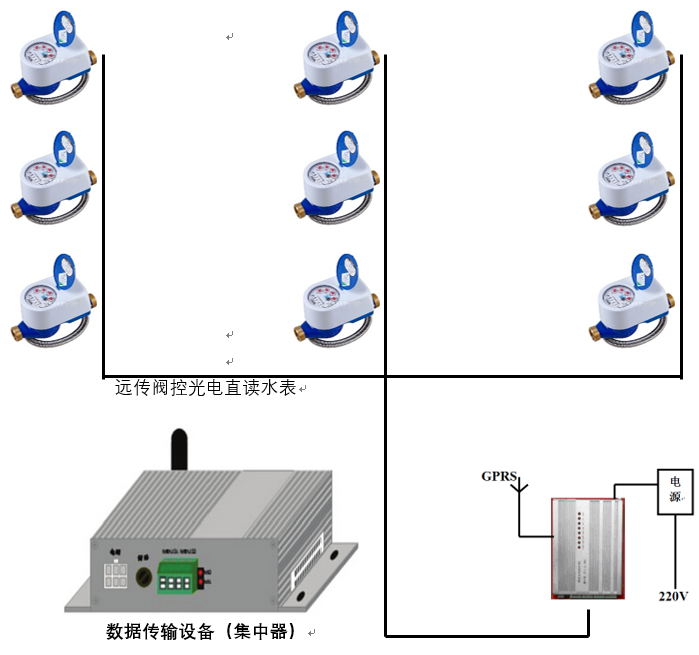

8. 組網示意圖
五、遠傳閥控水表流量參數
|
公稱口徑 |
計量等級 |
最大流量Q4 |
常用流量Q3 |
分界流量Q2 |
最小流量Q1 |
最小讀數 |
最大讀數 |
|
mm |
class |
m3/h |
m3 |
||||
|
15 |
2 |
3.125 |
2.5 |
0.05 |
0.03 |
0.0001 |
9999 |
|
20 |
2 |
5 |
4 |
0.08 |
0.05 |
0.0001 |
9999 |
|
25 |
2 |
7.88 |
6.3 |
0.13 |
0.079 |
0.0001 |
9999 |
六、遠傳閥控水表外形尺寸
|
公稱口徑DN |
長L |
寬B |
高H |
連接螺紋 |
凈重 |
|
mm |
mm |
Kg |
|||
|
15 |
165 |
95.5 |
105.5 |
G3/4B |
1.46 |
|
20 |
195 |
95.5 |
107.5 |
G1B |
1.75 |
|
25 |
225 |
100 |
116.5 |
G1?B |
2.51 |
