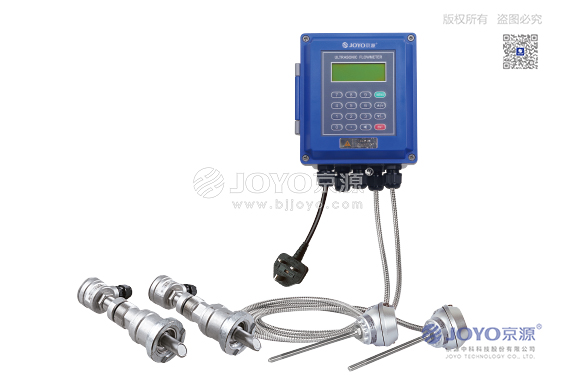

插入式超聲波冷/熱量表
一、概述：
插入式超聲波熱力能表是一類按結構形式劃分的熱量表，產品以速度差法為原理，測量管道內液體流量，本系列儀表采用了數字發射、數字接受、數字分析、數字輸出等先進的微功耗數字化設計技術，儀表計量準確、運行可靠、更適用于工業現場的需要。
二、產品特點：
硬件模塊化設計，生產及維修簡易；
內置4M字節數據記錄器，可記錄20萬行定時輸出或即時打印數據；
電器隔離RS-485接口，含MODBUS等10多種常用通用協議；
電氣隔離0-20mA或4-20mA電流輸出，可選環路供電方式（兩線制）；
8-36VDC,8-30VAC,220VAC供電方式可選；
符合GB/T32224-2015熱量表標準，可選HART協議；
記錄并查詢前32次以上斷電時間及相關數據；
間隔可設定范圍為1秒到24小時一次的自動數據記錄或輸出功能，有多大22項輸出內容；
年月日累積記錄功能，可記錄前512天、前128個月的累積流量及累計熱量等數據。
三、技術參數：
1.主機：
|
測量精度 |
2級，滿足CJ128－2007《熱量表》標準； |
|
工作電源 |
隔離DC24V或AC85~264V或3.6V/19AH鋰電池； |
|
溫度范圍 |
（4～160℃）℃； |
|
溫差范圍 |
（3～75）℃； |
|
環境等級 |
B級或C級； |
|
可選輸出 |
1路標準隔離RS485輸出；1路隔離4～20mA或0～20mA輸出；可選HART協議； |
|
其它功能 |
自動記憶前512天，前128個月，前10年正負凈累積流量自動記憶前30次上、斷電時間和流量并可實現自動或手動補加。并可以通過MODBUS協議讀出； |
|
流量傳感器 |
插入式、管段式、外縛式。 |
|
溫度傳感器 |
PT100或PT1000鉑電阻 |
2.插入式傳感器：
|
適用管徑 |
DN80以上 |
|
工作頻率 |
1MHz； |
|
適用管材 |
碳鋼、鑄鐵、銅、PVC、玻璃管、水泥管等，允許有襯里； |
|
安裝方式 |
Z法； |
|
適用溫度 |
-40℃～160℃； |
|
開孔尺寸 |
Φ19mm/（安裝時適用廠家提供的專用開孔器，可實現帶壓不停產安裝）； |
|
壓力等級 |
1.6MPa（安裝時壓力＜0.8MPa）； |
|
|
防護等級：IP68（可浸水工作，水深3米）； |
|
工作介質 |
水；介質濁度：≤20000ppm且氣泡含量??； |
|
信號電纜 |
SEYV75-2型專用屏蔽電纜，最大長度500米 |
3.流量參數:
|
公稱口徑 |
最大流量qs |
常用流量qp |
最小流量qi |
最大讀數 |
最小讀數 |
|
Dn (mm） |
m3/h |
m3 |
|||
|
15 |
3 |
1.5 |
0.03 |
999999.99 |
0.01 |
|
20 |
5 |
2.5 |
0.05 |
||
|
25 |
7 |
3.5 |
0.07 |
||
|
32 |
12 |
6 |
0.12 |
||
|
40 |
20 |
10 |
0.2 |
||
|
50 |
30 |
15 |
1.2 |
99999999 |
1 |
|
65 |
50 |
25 |
2 |
||
|
80 |
80 |
40 |
3.2 |
||
|
100 |
120 |
60 |
4.8 |
||
|
125 |
200 |
100 |
8 |
||
|
150 |
300 |
150 |
12 |
||
|
200 |
500 |
250 |
20 |
||
|
250 |
800 |
400 |
32 |
||
|
300 |
1200 |
600 |
48 |
||
|
350 |
1600 |
800 |
64 |
||
|
400 |
2000 |
1000 |
80 |
||
|
500 |
3000 |
1500 |
120 |
||
|
600 |
4400 |
2200 |
180 |
||
|
700 |
6200 |
3100 |
250 |
||
|
800 |
8000 |
4000 |
320 |
||
|
900 |
10000 |
5000 |
400 |
||
|
1000 |
12000 |
6000 |
500 |
||
