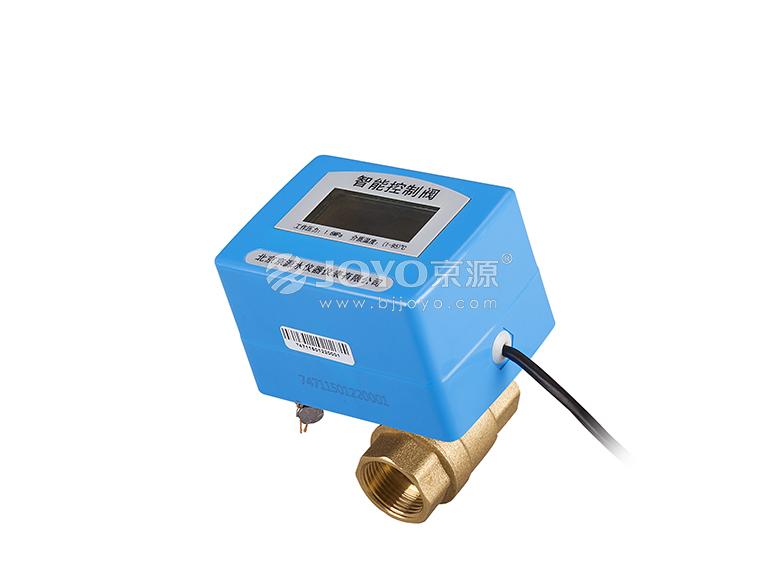

智能控制閥
接收室溫控制器的室溫及設定值等信息及命令，執行閥門控制命令，控制供暖閥門的開關，達到調節控制室內溫度的目的；
產品類別：產品中心
產品類型：熱計量系統
傳輸方式：no
產品主要功能
供暖閥門控制：接收室溫控制器的室溫及設定值等信息及命令，執行閥門控制命令，控制供暖閥門的開關，達到調節控制室內溫度的目的；
數據通訊：多通訊接口和通訊方式，下行與室溫控制器實時交換數據及命令，上行與采集計算器實時交換數據與命令，執行上級系統指令；
狀態顯示：液晶顯示模塊設計，使用戶能直觀的看到各種重要參數，使用更為方便簡潔（含：液晶顯示屏顯示閥門編號、日期、閥門狀態、電池電量、故障代碼等信息）；
數據存儲：實時記錄存儲用戶供暖相關信息及歷史數據，包括閥門狀態、室內溫度、設定溫度、故障記錄等；可存儲二年以上的運行數據，掉電存儲時間大于10年；
統一校時：管理系統可通過采集計算器統一對控制器校準時鐘；
閥門狀態掉電保持：當系統斷電時，閥門保持自動開啟狀態，保障用戶供熱。
遠程控制：系統可遠程命令控制閥門打開或關閉，利于管理；
產品特點
1、 狀態指示直觀：無人機交互界面，無需人為干預，狀態指示清晰直觀；
2、 多種通訊方式：支持多種通訊方式，與室溫控制器采用無線通訊方式，與采集計算器采用M_bus（或RS485）總線通訊方式，安裝施工維護方便；
3、 通訊保護：通訊異常狀態保護，系統運行安全，確保供暖質量；
4、 海量數據存儲：實時記錄存儲用戶供暖相關信息及歷史數據，可存儲二年以上的用戶供熱運行數據
5、 高可靠性：控制閥門及其執行器使用壽命大于10萬次，穩定可靠；
6、 分體設計：采用靈活結構設計，可根據用戶需要配接不同閥門；
7、 安全供電：采用DC12V電源供電，功率＜1W，運行安全、節能；
8、 遠程監控：管理系統平臺遠程集中統一管理，實時監控用戶供熱運行狀態，提高供熱管理水平。
主要技術參數
1、 執行標準：
JG/T 379 《通斷時間面積法熱計量裝置技術條件》
Q/FSJYS 0002-2013 《通斷時間面積法熱計量裝置》
2、 工作電源：DC12V
3、 工作電流：閥門最大工作電流＜350mA，靜態電流＜120mA
4、 工作介質溫度：（0.5~90）℃
5、 工作壓力：≤1.6MPa
6、 閥門使用壽命：開關次數＞10萬次
7、 無線數據通訊：
工作頻率：475MHz
占用帶寬：≤200kHz
發射功率：≤50Mw
接收靈敏度：-100dBm
通訊速率：2400bps
通訊距離：視距情況下＞500m
8、 M_bus（或RS485）通訊：
通訊協議：CJ/T 188-2004 《戶用計量?jī)x表數據傳輸技術條件》
通訊波特率：2400 bps
9、 數據存儲：存儲 ＞2年的供熱運行數據，掉電保存時間＞10年
10、 工作環境條件：環境溫度：（-10~55）℃；相對濕度：＜80%RH
11、 防護等級：IP54
安裝尺寸
|
公稱口徑 |
DN（mm） |
15 |
20 |
25 |
32 |
|
長度 |
L（mm) |
54 |
62 |
74 |
84 |
|
接口螺紋長度 |
L1(mm) |
10 |
13 |
18 |
20 |
|
寬度 |
W(mm) |
68 |
68 |
68 |
68 |
|
高度 |
H(mm) |
105 |
115 |
125 |
135 |
|
連接螺紋 |
/ |
G 1/2 |
G 3/4 |
G1 |
G1 1/4 |
產品功能表
|
項目 |
功能 |
|
|
顯示功能 |
顯示方式 |
液晶顯示模塊設計，使用戶能直觀的看到各種重要參數，使用更為方便簡潔 |
|
顯示內容 |
閥門編號、日期、閥門狀態、電池電量、故障代碼等 |
|
|
測量功能 |
測量參數 |
閥門開關時間測量 |
|
控制功能 |
閥門控制 |
根據設定室溫或系統命令控制供暖閥門開關 |
|
通訊功能 |
無線模塊通訊 |
無線通訊模塊接口，與室溫控制器實時通訊，475MHz/2400bps |
|
有線通訊 |
M_bus（或RS485）總線通訊接口，與采集計算器實時通訊，CJ/T188通訊協議，2400bps |
|
|
數據存儲功能 |
歷史數據存儲 |
存儲大于二年的供熱運行參數，掉電保存時間大于10年 |
|
實時數據存儲 |
實時存儲當前時間、設定溫度、室內溫度、閥門開關狀態、故障信息等參數 |
|
|
使用功能 |
安裝方式 |
靈活固定在控制閥體上安裝，便于安裝維護 |
|
安全防護 |
防塵、防水、防破壞，防護等級IP54 |
|
|
管理功能 |
遠程監控 |
管理系統平臺遠程集中統一管理，實時監控用戶供熱運行狀態 |
