三相電表

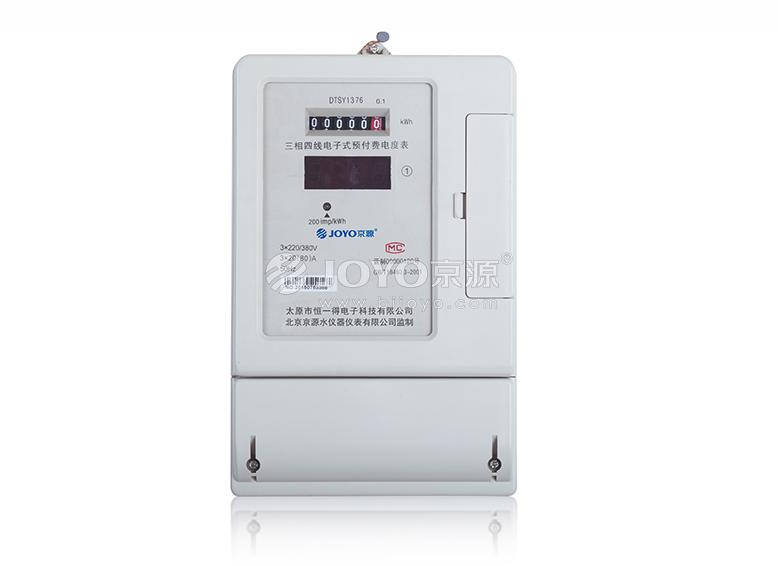

DTSY1376型三相電表
DTSY1376型三相電子式有功電能表，使用在供電部門、工廠、企業、商業、農業的動力、照明設備的有功電能計量，該表采用進口專用大規模集成電路，16位A/D轉換、數字乘法器、數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的新型電能儀表。用于計量頻率為50Hz的交流三相有功電能,并電量采用液晶顯示，讀數直觀便于抄表,本儀表帶紅外通訊和RS485通訊，為三相電能測量提供先進、可靠的計量工具。 該表采用的計量模塊能夠測量三相正反雙向有功電能。計量準確、穩定、可靠、具有良好的抗電磁騷擾、低功耗、高準確度、防竊電、寬量程、長壽命等特點。
產品類別：產品中心
產品類型：電表
傳輸方式：no
1.概述
DTSY1376型三相電子式有功電能表，使用在供電部門、工廠、企業、商業、農業的動力、照明設備的有功電能計量，該表采用進口專用大規模集成電路，16位A/D轉換、數字乘法器、數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、制造的新型電能儀表。用于計量頻率為50Hz的交流三相有功電能,并電量采用液晶顯示，讀數直觀便于抄表,本儀表帶紅外通訊和RS485通訊，為三相電能測量提供先進、可靠的計量工具。
該表采用的計量模塊能夠測量三相正反雙向有功電能。計量準確、穩定、可靠、具有良好的抗電磁騷擾、低功耗、高準確度、防竊電、寬量程、長壽命等特點。
本產品各項性能指標符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》、DL/T 645—1997《多功能電能表通信規約》對電能表技術指標。
2.工作原理
本電能表采用三相供電方式，并在任一單相供電情況下都能正常工作。
電能表工作時，電壓、電流經取樣電路分別取樣后，送至大規模專用集成電路緩沖放大，再由16位A/D轉換器轉換成數字信號，經數字乘法器運算后，轉換成和電能大小成正比的脈沖，驅動計度器進行電能累加和驅動脈沖指示燈，并輸出脈沖，供計量。
3.規格型號及技術指標
3.1 規格型號
|
型 號 |
等級 |
參比電壓 |
標定電流 |
|
三相三線 |
1.0級 或2.0級 |
3×100V |
3×1.5(6)A |
|
3×380V |
3×1.5(6)A |
||
|
三相四線 |
3×57.7/100V |
3×1.5(6)A |
|
|
3×220/380V |
3×1.5(6)A |
||
|
3×2.5(10)A |
|||
|
3×5(20)A |
|||
|
3×10(60)A 3×15(60)A |
|||
|
3×20(80)A 3×30(100)A |
3.2 基本誤差（平衡負載基本誤差極限）
電 流 值
功率因數(COSφ)
誤差極限(%)
直接接入儀表
經互感器儀表
1級
2級
0.05Ib≤I＜0.1Ib
0.02In≤I＜0.05In
1.0
±1.5
±2.5
0.1Ib≤I＜Imax
0.05In≤I＜Imax
1.0
±1.0
±2.0
0.1Ib≤I＜0.2Ib
0.05In≤I＜0.1In
0.5(感性)
±1.5
±2.5
0.8(容性)
±1.5
—
0.2Ib≤I≤Imax
0.1In≤I≤Imax
0.5(感性)
±1.0
±2.0
0.8(容性)
±1.0
—
注：(Ib為基本電流 In為額定電流 Imax為最大電流)
不平衡負載各電流點的百分?jǐn)?shù)誤差極限為1級表±2.0，2級表±3.0。
3.3 起動
在參比電壓、參比頻率及功率因數為1.0的條件下，負載電流為0.004Ib(1級)、0.005Ib(2級)儀表應能起動，并連續計量電能。
3.4 潛動
電壓回路加1.15倍的參比電壓，電流線路中無電流時，儀表的測試輸出不應產生多于一個的脈沖。
3.5 工作電壓范圍
正常工作電壓：0.9Un～1.1Un
極限工作電壓：0.0Un～1.15Un
3.6 功耗
每相電壓線路功耗≤2W/10VA
每相電流線路功耗≤4.0VA
3.7 環境條件
正常工作溫度：-10℃～+45℃,
工作極限溫度：-25℃～+55℃,
存貯和運輸溫度：-25℃～+70℃
相對濕度：年平均≤75%
3.8 外形尺寸
普通殼：228mm×144mm×72mm
白翻或新白翻殼：216mm×145mm×72mm
3.9 重量：約1.5kg
3.10 安全性能
產品符合GB/T 17215-2008規定的各項安全指標和要求。
3.11 電量顯示采用7位液晶顯示，電表上電全顯后，顯示下常數，再顯示總電量。
