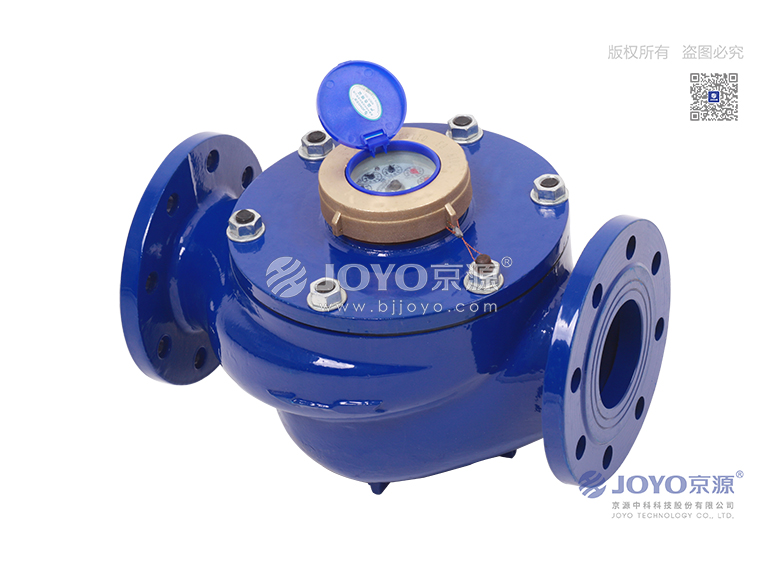

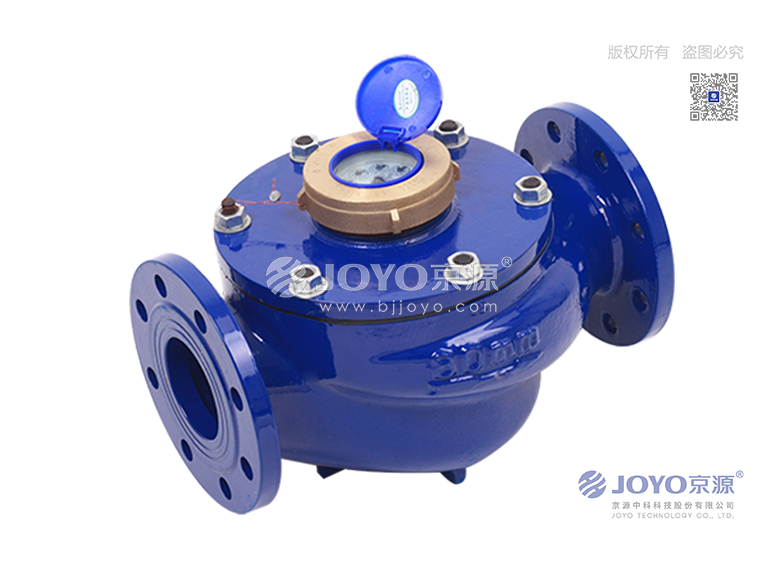

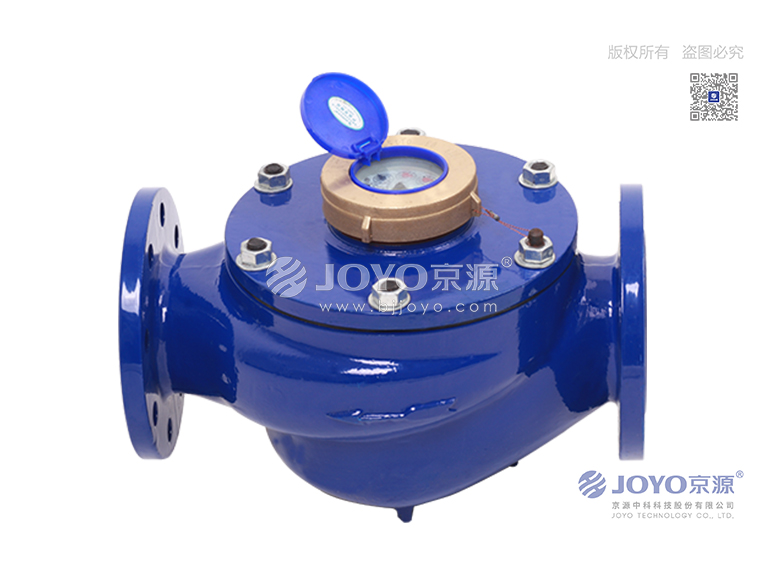

大口徑旋翼濕式冷/熱水表
一、產品概述
采用傳統的旋翼式機械水表結構，用于計量流經管道水體積總量。DN15~25水表可分為濕式和半液封兩種計數器，其余口徑為濕式計數器。
二、產品特點
l 工藝成熟，性能穩(wěn)定,水表靈敏度高。
l 全國統一機芯尺寸設計,通用性和互換性好。
l 半液封水表的計數字輪采用特殊液體封裝，能長期保持度盤清晰。
三、技術參數
|
公稱口徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
80 |
100 |
150 |
|
常用流量（Q3）m3/h |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
63 |
100 |
250 |
|
測量范圍Q3/Q1） |
80 |
50 |
|||||||
|
Q2/Q1 |
1.6 |
4 |
|||||||
|
過載流量（Q4）m3/h |
3.125 |
5.0 |
7.875 |
12.5 |
20 |
31 |
78.75 |
125 |
312.5 |
|
分界流量（Q2）m3/h |
0.05 |
0.08 |
0.126 |
0.2 |
0.32 |
2 |
5 |
8 |
20 |
|
最小流量（Q1）m3/h |
0.031 |
0.05 |
0.079 |
0.125 |
0.2 |
0.5 |
1.26 |
2 |
5 |
|
準確度等級 |
2級 |
||||||||
|
最小讀數L |
0.05 |
0.5 |
5 |
||||||
|
最大讀數m3 |
99,999 |
999,999 |
|||||||
|
溫度等級 |
T30（冷水）、T90（熱水） |
T30 |
|||||||
|
壓力等級 |
MAP10 |
||||||||
|
壓力損失等級 |
△p63 |
||||||||
|
流動剖面敏感度等級 |
U10/D5 |
||||||||
四、外形尺寸
DN50~DN150
公稱口徑
長度
連接法蘭
法蘭外徑
螺栓孔中心圓直徑
連接螺栓
DN（mm）
mm
mm
50
275
165
125
4-M16
80
350
200
160
8-M16
100
375
220
180
8-M16
150
500
285
240
8-M20
