可拆卸水平螺翼式冷/熱水表

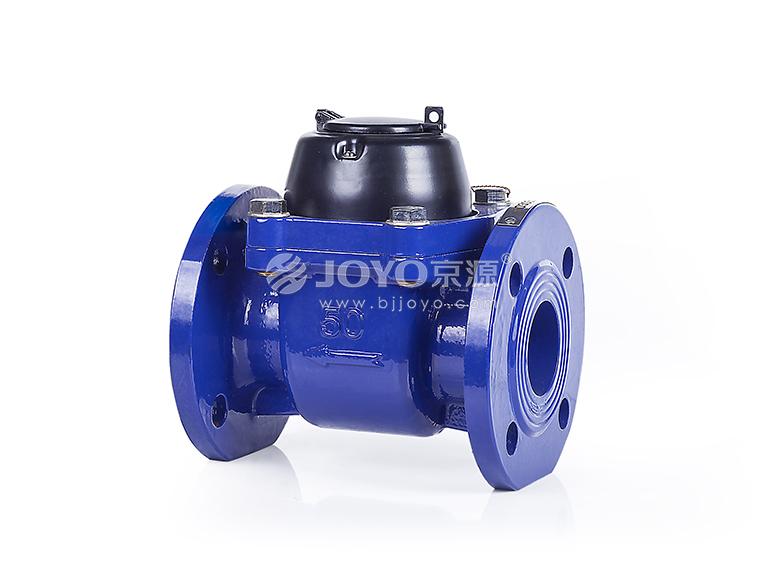

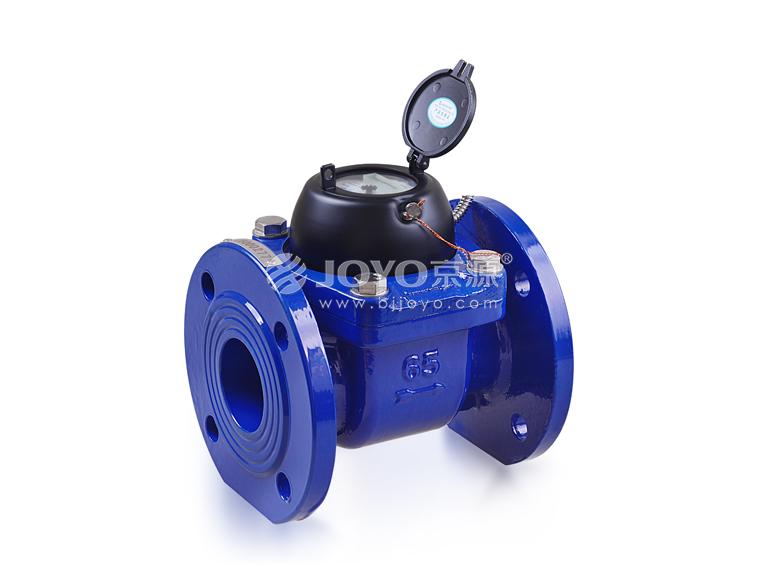

可拆卸水平螺翼式冷/熱水表 LXLC（R）-50~300
采用水平螺翼式結構，相比于其他類型機械水表，具有壓力損失小節能的特點，適用于流量相對穩定的場合的水計量。產品可分為普通水平螺翼、可拆卸水平螺翼水表和寬量程可拆卸水平螺翼式水表三種。
產品類別：產品中心
產品類型：水表
傳輸方式：no
一、產品概述
采用水平螺翼式結構，相比于其他類型機械水表，具有壓力損失小節能的特點，適用于流量相對穩定的場合的水計量。產品可分為普通水平螺翼、可拆卸水平螺翼水表和寬量程可拆卸水平螺翼式水表三種。
二、產品特點
l 壓力損失小，流通壓力大。
l 重量輕，體積小。
l 可拆卸水表維修和更換水表機芯時表殼無需從管道上拆除。
l 寬量程可拆卸水表采用葉輪流體動態浮動設計，提高了產品的穩定性和耐久性，實現了寬量程計量。
三、產品參數
|
公稱口徑mm |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
常用流量（Q3）m3/h |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
|
|
量程比（Q3/Q1）* |
50 |
|||||||||
|
Q2/Q1 |
4 |
|||||||||
|
過載流量（Q4）m3/h |
31.25 |
50 |
78.75 |
125 |
200 |
312.5 |
500 |
788 |
1250 |
|
|
分界流量（Q2）m3/h |
2 |
3.2 |
5.2 |
8 |
12.8 |
20 |
32 |
50.4 |
80 |
|
|
最小流量（Q1）m3/h |
0.5 |
0.8 |
1.3 |
2 |
3.2 |
5 |
8 |
12.6 |
20 |
|
|
準確度等級 |
2級 |
|||||||||
|
最小讀數L |
0.2 |
2 |
20 |
|||||||
|
最大讀數m3 |
9，999，999 |
99,999,999 |
||||||||
|
溫度等級 |
T30（冷水）、T90（熱水） |
|||||||||
|
壓力等級 |
MAP10或MAP16 |
|||||||||
|
壓力損失等級 |
△p25 |
|||||||||
|
流動剖面敏感度等級 |
U10/D5 |
|||||||||
四、外形尺寸
|
口徑 |
長度 |
寬度 |
高度 |
安裝方式 |
||
|
法蘭連接 |
||||||
|
mm |
法蘭外徑mm |
螺栓孔中心圓 直徑mm |
連接螺栓 |
|||
|
普通螺翼式水表 |
||||||
|
80 |
225 |
200 |
231 |
200 |
160 |
8-M16 |
|
100 |
250 |
220 |
241 |
220 |
180 |
8-M16 |
|
150 |
300 |
285 |
299 |
285 |
240 |
8-M20 |
|
200 |
350 |
340 |
353 |
340 |
295 |
8-M20 |
|
可拆卸水平螺翼式水表 |
||||||
|
50 |
200 |
168 |
215 |
168 |
125 |
4-M16 |
|
65 |
200 |
185 |
217 |
185 |
145 |
4-M16 |
|
80 |
225 |
200 |
279 |
200 |
160 |
8-M16 |
|
100 |
250 |
220 |
289 |
220 |
180 |
8-M16 |
|
125 |
250 |
250 |
299 |
250 |
210 |
8-M16 |
|
150 |
300 |
285 |
360 |
285 |
240 |
8-M20 |
|
200(1.0MPa） |
350 |
340 |
385 |
340 |
295 |
8-M20 |
|
200(1.6MPa） |
12-M20 |
|||||
|
250(1.0MPa） |
450 |
395 |
450 |
395 |
350 |
12-M20 |
|
250(1.6MPa） |
405 |
405 |
355 |
12-M24 |
||
|
300(1.0MPa） |
500 |
445 |
478 |
445 |
400 |
12-M20 |
|
300(1.6MPa） |
460 |
460 |
410 |
12-M24 |
||
|
寬量程可拆卸水平螺翼式水表 |
||||||
|
50 |
200 |
168 |
210 |
165 |
125 |
4-M16 |
|
65 |
200 |
185 |
220 |
185 |
145 |
4-M16 |
|
80 |
225 |
200 |
238 |
200 |
160 |
8-M16 |
|
100 |
250 |
220 |
257 |
220 |
180 |
8-M16 |
|
125 |
250 |
250 |
267 |
250 |
210 |
8-M16 |
|
150 |
300 |
285 |
318 |
285 |
240 |
8-M20 |
|
200(1.0MPa） |
350 |
340 |
365 |
340 |
295 |
8-M20 |
|
200(1.6MPa） |
12-M20 |
|||||
|
250 |
450 |
405 |
450 |
405 |
355 |
12-M24 |
|
300 |
500 |
460 |
460 |
460 |
410 |
12-M24 |
|
400 |
600 |
580 |
639 |
580 |
525 |
16-M27 |
