垂直螺翼式水表

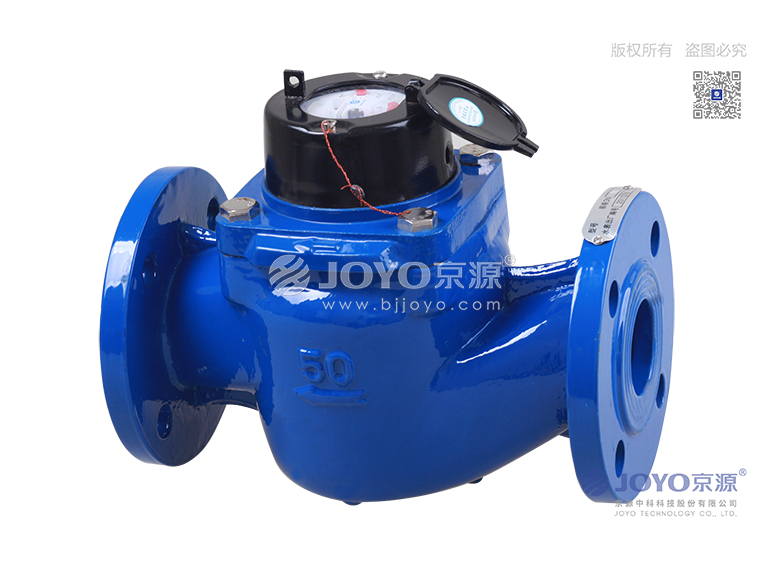

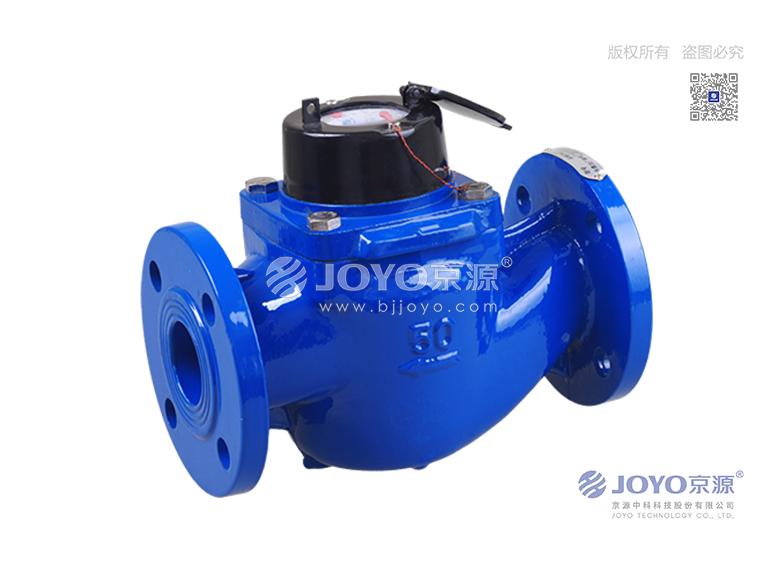

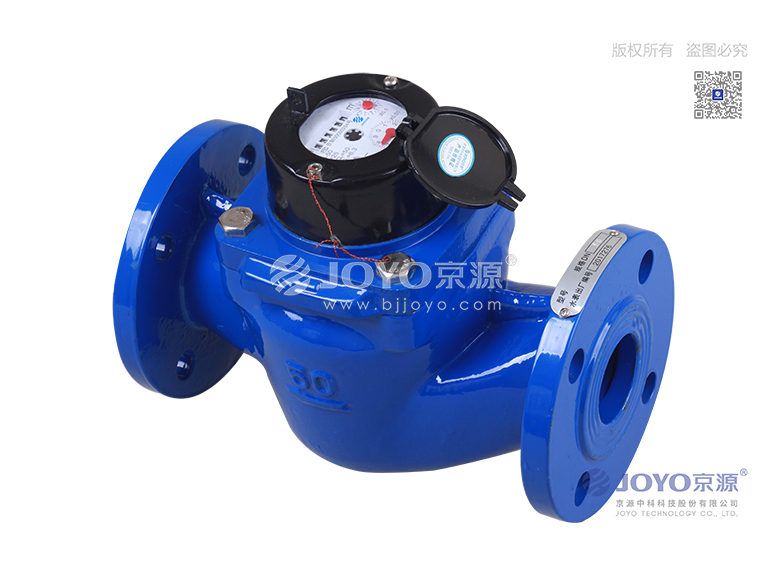

垂直螺翼式水表 WS-50~200
采用垂直螺翼結構，產品集中了水平螺翼式水表和旋翼式水表的優勢，采用全流量測量，被測水表為軸向水流，低進高出，測量精度高，尤其在在低流量下，精度高于其他類型水表。產品非常適用于流量變化較大的場合的用水計量。
產品類別：產品中心
產品類型：水表
傳輸方式：no
一、產品概述
采用垂直螺翼結構，產品集中了水平螺翼式水表和旋翼式水表的優勢，采用全流量測量，被測水表為軸向水流，低進高出，測量精度高，尤其在在低流量下，精度高于其他類型水表。產品非常適用于流量變化較大的場合的用水計量。
二、產品特點
l 采用可拆式機芯結構，便于維護。
l 靈敏度高，量程寬。
l 采用高耐磨性軸承，保證了產品長期運行的穩定性和可靠性。
三、技術參數
|
公稱口徑mm |
50 |
65 |
80 |
100 |
150 |
200 |
|
常用流量（Q3） m3/h |
40 |
40 |
63 |
100 |
250 |
400 |
|
量程比（Q3/Q1）* |
200 |
|||||
|
Q2/Q1 |
1.6 |
|||||
|
過載流量（Q4）m3/h |
50 |
50 |
78.75 |
125 |
312.5 |
500 |
|
分界流量（Q2）m3/h |
0.32 |
0.32 |
0.504 |
0.8 |
2 |
3.2 |
|
最小流量（Q1）m3/h |
0.2 |
0.2 |
0.315 |
0.5 |
1.25 |
2 |
|
準確度等級 |
2級 |
|||||
|
最小讀數L |
0.5 |
|||||
|
最大讀數m3 |
999，999 |
|||||
|
溫度等級 |
T30 |
|||||
|
壓力等級 |
MAP10或MAP16 |
|||||
|
壓力損失等級 |
△p63 |
|||||
|
流動剖面敏感度等級 |
U10/D5 |
|||||
注：*量程比（Q3/Q1）如有特殊要求，請致電咨詢
四、外形尺寸
|
口徑 |
長度 |
寬度 |
高度 |
安裝方式 |
||
|
法蘭連接 |
||||||
|
mm |
法蘭外徑mm |
螺栓孔中心圓 直徑mm |
連接螺栓 |
|||
|
50 |
280/200* |
165 |
233 |
165 |
125 |
4-M16 |
|
65 |
300 |
185 |
238 |
185 |
145 |
4-M16 |
|
80 |
370/225* |
200 |
294 |
200 |
160 |
8-M16 |
|
100 |
370/250* |
220 |
311 |
220 |
180 |
8-M16 |
|
150 |
500 |
285 |
445 |
285 |
240 |
8-M20 |
|
200(1.0MPa） |
500 |
340 |
564 |
340 |
295 |
8-M20 |
|
200(1.6MPa） |
12-M20 |
|||||
注：表格中帶*表長度需定做
