復式水表
復式水表LXF-50~200

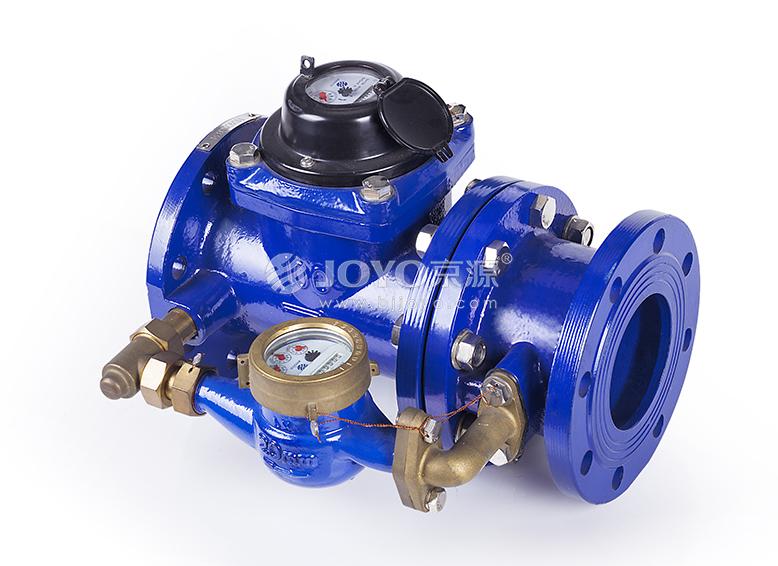

復式水表俗稱子母水表，由大、小口徑水表及流量轉換裝置組成。流量轉換裝置根據流經水表流量的大小自動控制水流只流過小口徑水表或同時流經大、小口徑水表。該產品計量范圍廣，量程覆蓋大、小水表流量，是所有類型水表量程比較大的產品。適用于流量變化較大的場合的用水計量。
產品類別：產品中心
產品類型：水表
傳輸方式：no
一、產品概述
復式水表俗稱子母水表，由大、小口徑水表及流量轉換裝置組成。流量轉換裝置根據流經水表流量的大小自動控制水流只流過小口徑水表或同時流經大、小口徑水表。該產品計量范圍廣，量程覆蓋大、小水表流量，是所有類型水表量程比較大的產品。適用于流量變化較大的場合的用水計量。
二、產品特點
l 始動流量小，計量范圍廣，既能滿足大流量的計量，又能滿足較小流量的計量。
l 產品結構新穎，安裝、維護方便。
三、產品參數
|
公稱口徑mm |
50 |
80 |
100 |
150 |
200 |
|
|
常用流量（Q3） m3/h |
25 |
63 |
100 |
250 |
400 |
|
|
量程比（Q3/Q1） |
800 |
1250 |
||||
|
Q2/Q1 |
1.6 |
4 |
||||
|
過載流量（Q4）m3/h |
31.25 |
78.75 |
125 |
312.5 |
500 |
|
|
分界流量（Q2）m3/h |
0.48 |
0.2 |
0.32 |
0.8 |
0.5 |
|
|
最小流量（Q1）m3/h |
0.03 |
0.05 |
0.08 |
0.2 |
0.32 |
|
|
準確度等級 |
2級 |
|||||
|
最小讀數L |
0.05 |
|||||
|
最大讀數m3 |
99,999+999，999 |
|||||
|
溫度等級 |
T30 |
|||||
|
壓力等級 |
MAP10 |
|||||
|
壓力損失等級 |
△p63 |
|||||
|
流動剖面敏感度等級 |
U10/D5 |
|||||
四、外形尺寸
|
口徑 |
長度 |
寬度 |
高度 |
安裝方式 |
||
|
法蘭連接 |
||||||
|
mm |
法蘭外徑mm |
螺栓孔中心圓 直徑mm |
連接螺栓 |
|||
|
50 |
300 |
165 |
213 |
165 |
125 |
4-M16 |
|
80 |
370 |
310 |
279 |
200 |
160 |
8-M16 |
|
100 |
370 |
330 |
289 |
220 |
180 |
8-M16 |
|
150 |
500 |
445 |
319 |
285 |
240 |
8-M20 |
|
200 |
500 |
516 |
383 |
340 |
295 |
8-M20 |
