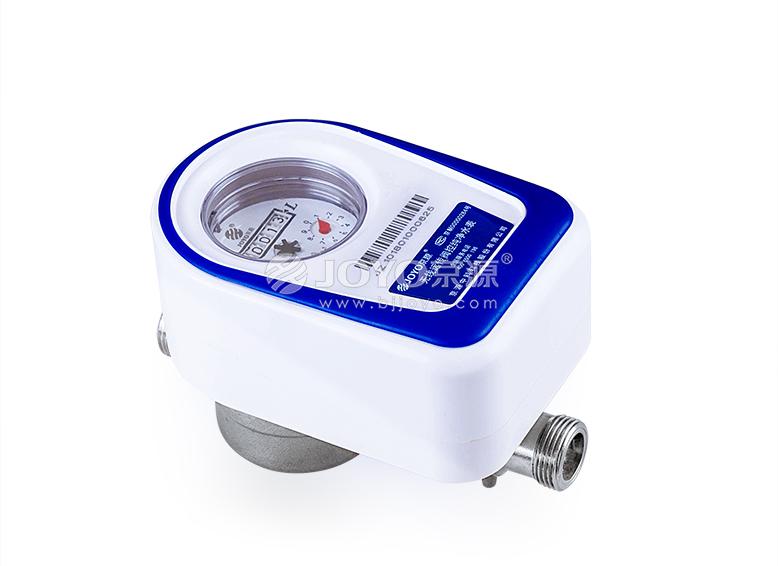

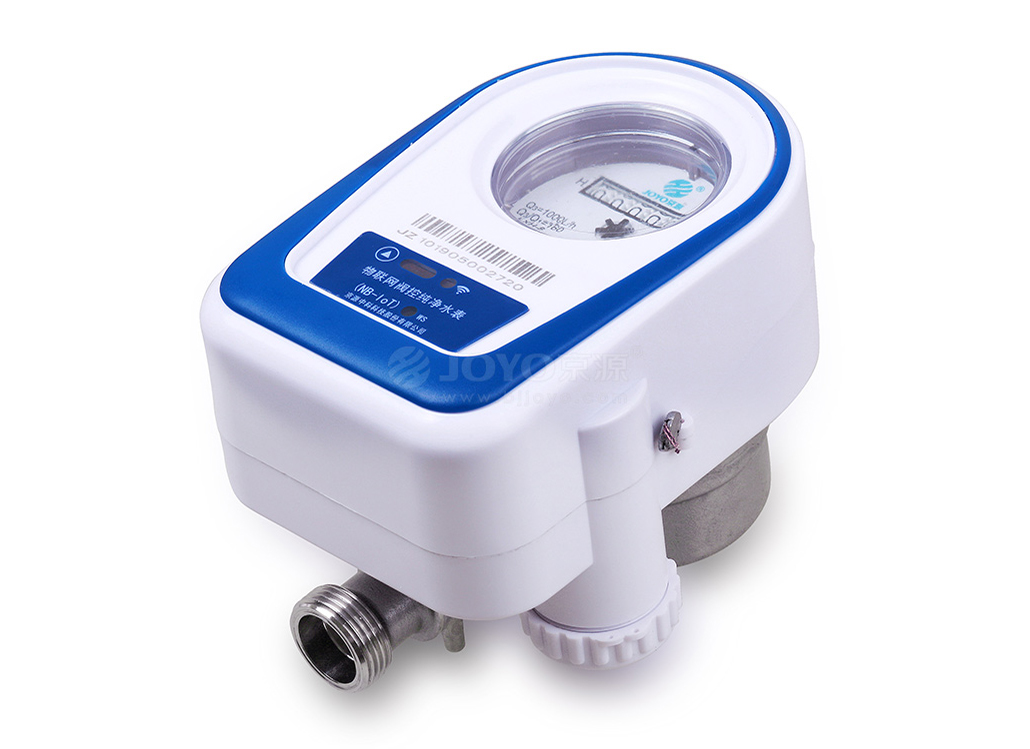

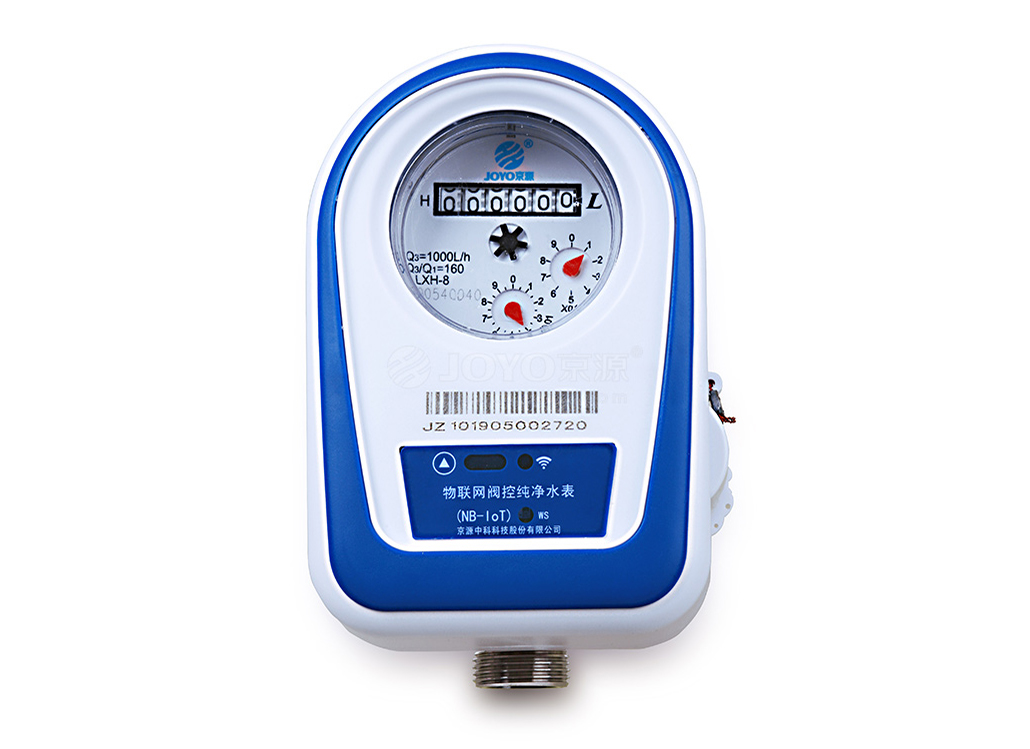

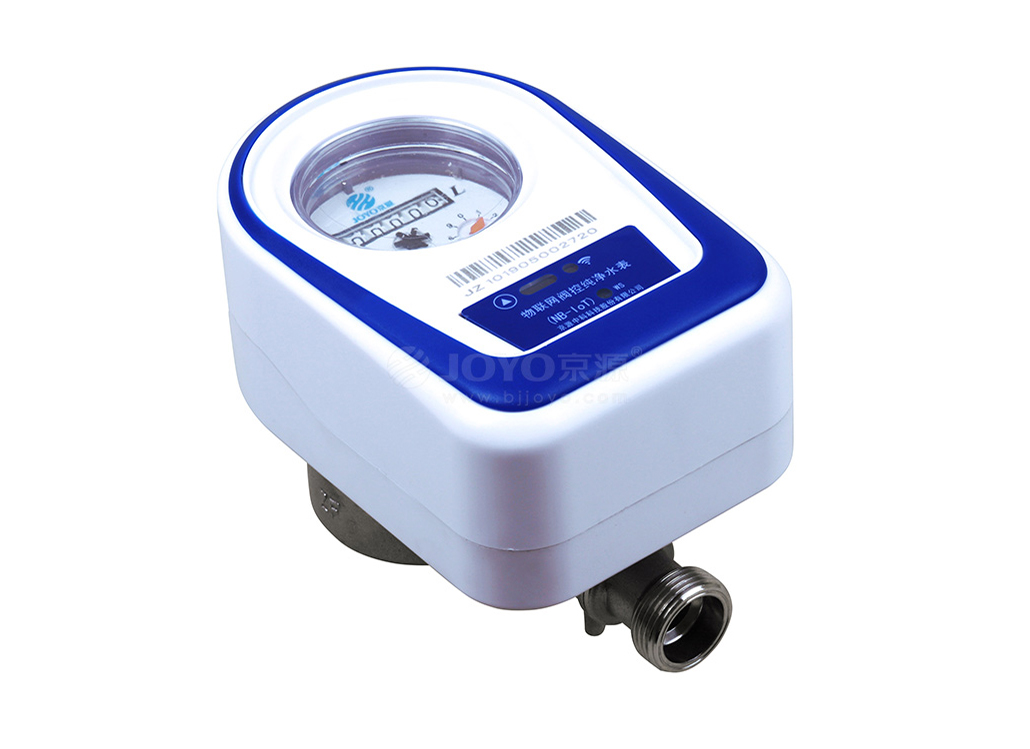

物聯網純凈水表(NB-IoT)
一、產品概述
物聯網水表（NB-IOT）應用了NB_IOT窄帶蜂窩技術。不同于傳統的遠傳抄表系統，企業無需自行組網，水表直接接入公網，每個水表都作為一個終端獨立工作，安裝維護簡單、工作運行可靠。一般DN15~25為一體型，DN32以上為分體型，由基表和傳輸終端構成。
二、功能特點
1. NB-IoT傳輸：通過移動運營NB-IoT網絡進行傳輸
2. 紅外通訊：外界可通過紅外接口與水表近端通訊
3. 數據定時上傳：到達設定的時間，自動上傳數據。
4. 雙向通訊：與軟件平臺雙向通訊
5. LED指示燈：具有工作狀態和無線狀態指示燈，水表狀態一目了然
6. 表端觸發上線：在表端通過磁控或觸摸方式可讓水表上線并上傳數據
7. 閥控功能：閥控水表端帶有閥門，可實現遠程控閥
三、技術參數
|
公稱口徑 mm |
8 |
15 |
20 |
25 |
32~300 |
|
|
常用流量（Q3） m3/h |
1 |
2.5 |
4 |
6.3 |
具體參數見所選基表對應的機械水表參數 |
|
|
量程比（Q3/Q1） |
160/200 |
80/100/125/160 |
||||
|
Q2/Q1 |
1.6 |
|||||
|
溫度等級 |
T30 |
T30（冷水） T90（熱水） |
||||
|
壓力等級 |
MAP10 |
|||||
|
壓力損失等級 |
△p63 |
|||||
|
流動剖面敏感度 等級 |
U0/D0 |
U10/D5 |
||||
|
氣候與機械環境等級 |
B級（室內）O級（室外） |
|||||
|
電磁環境條件 |
E1 |
|||||
|
防護等級 |
IP68 |
|||||
|
傳輸參數 |
工作頻段 |
B3/B5/B8 |
||||
|
發射功率 |
23dBm |
|||||
|
接收靈敏度 |
-129dBm |
|||||
|
靜態電流 |
≤15uA |
|||||
|
接收電流 |
≤60mA |
|||||
|
發射電流 |
≤500mA |
|||||
四、外形尺寸
DN15~DN25
|
公稱口徑 |
類型 |
長度 |
寬度 |
高度 |
連接螺紋 |
接管螺紋 |
|
DN(mm) |
mm |
|
|
|||
|
8 |
純凈水閥控 |
165 |
105 |
115 |
G3/4B |
R1/2 |
|
15 |
磁阻非閥 |
85 |
151 |
|||
|
無磁非閥 |
89 |
132 |
||||
|
閥控 |
95 |
135 |
||||
|
20 |
磁阻非閥 |
195 |
85 |
154 |
G1B |
R3/4 |
|
無磁非閥 |
89 |
135 |
||||
|
閥控 |
95 |
135 |
||||
|
25 |
磁阻非閥 |
225 |
85 |
157 |
G1 1/4B |
R1 |
|
無磁非閥 |
89 |
138 |
||||
|
閥控 |
95 |
135 |
||||
DN32~DN300
1. 水表安裝尺寸見基表對應的機械水表尺寸
2.
傳輸終端尺寸
（基礎型） （監控型）
