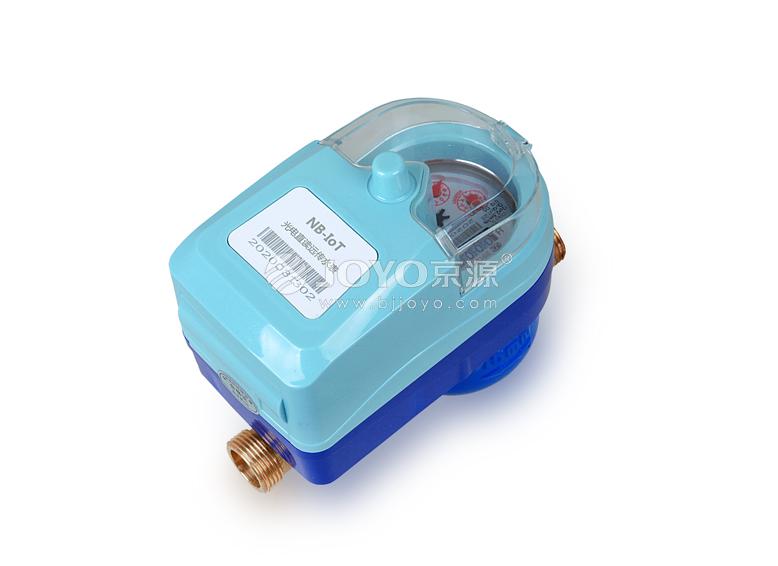

光電直讀遠傳水表(NB-IoT)
一、產品概述
光電直讀NB-IoT物聯網水表采用濕式高精度計量基表， 搭載當前先進的光電直讀傳感器， 同時融入了NB-IoT窄帶物聯傳輸技術， 使其兼具了當前無線水表的優勢， 工藝防水性能上采用硅膠灌封和機械密封雙工藝，使其防水性能更加可靠。水表可實現與軟件平臺雙向通訊功能，水表自動上傳數據，超控型水表還可進行遠程操控。
二、功能特點
1. 采用低功耗設計，芯片自動喚醒，上報數據完成后芯片自動進入睡眠欖式，比市面的電子表和無磁表功耗更低：
2. 可以根據用戶實際使用情況通過NB·IOT平臺網絡設置每分、時、日周期上報， 上報的數據包含表累計用水量，電池容量，表狀態，表上報周期等數據；
3. 支持網上充值繳費、手機短信信息提醒，可根據用水情況和費情況對水表閥門進行控制(僅適用于抄控型) ，支持使用手機APP對表數據進行監控等相關操作；
4. 其內置防磁環，抗干擾性能比脈沖表要強.
5. 采用大容量電池設計，每天上傳一次數據，電池壽命大于6年；
三、流量參數
| 項目 | 單位 | 參數 | ||
| 公稱口徑 | mm | 15 | 20 | 25 |
| 測量范圍（Q3/Q1） | 125 | |||
| 過載流量（Q4）m | m3/h | 3.125 | 5 | 7.875 |
| 常用流量(Q3) | 2.5 | 4 | 6.3 | |
| 分界流量(Q2） | 0.032 | 0.051 | 0.081 | |
| 最小流量(Q1） | 0.02 | 0.032 | 0.05 | |
|
準確度等級 |
2級 | |||
|
溫度等級 |
T30 | |||
|
壓力等級 |
MAP10 | |||
|
安裝等級 |
戶外C級 | |||
|
壓力損失等級 |
△p63 | |||
|
流動剖面敏感度等級 |
U10/D5 | |||
|
電磁環境等級 |
E1 | |||
|
靜態電流 |
uA | ＜5.0 | ||
四、技術參數
| 項目 | 參數 | ||
| 公稱口徑 mm | 15 | 20 | 25 |
| 常用流量（Q3）m3/h | 2.5 | 4.0 | 6.3 |
| 測量范圍（Q3/Q1） | 125 | ||
| （Q2/Q1） | 1.6 | ||
| 準確度等級 | 2級 | ||
| 最大允許誤差 |
低區（Q1≤Q＜Q2）最大允許誤差為±5% 高區（Q2≤Q≤Q4）最大允許誤差為±2% |
||
|
溫度等級 |
T30 | ||
|
壓力等級 |
MAP10 | ||
|
壓力損失等級 |
△p63 | ||
|
流動剖面敏感度等級 |
U10/D5 | ||
|
氣候與機械環境等級 |
B級 | ||
|
電磁環境條件 |
E1 | ||
|
防護等級 |
IP68 | ||
|
供電方式 |
鋰電池 | ||
|
電池壽命 |
≥6+1年 | ||
|
工作頻段 |
B5/B8 | ||
|
網絡制式 |
網絡制式：NB-IOT | ||
|
發射功率 |
23dBm | ||
|
接收靈敏度 |
-129dBm | ||
|
靜態電流 |
≤15uA | ||
|
通信工作電流 |
≤500mA | ||
