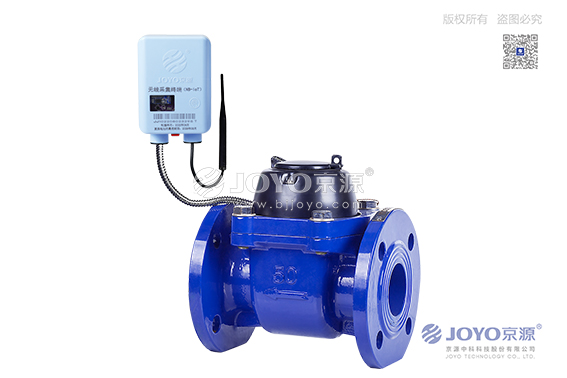

分體無線遠傳水表(NB-IoT)
NB-IOT分體無線遠傳水表
NB-IoT物聯網水表（分體），采用窄帶蜂窩通信技術，水表外安裝分體控制盒，內置微功率工業級高度集成NB-IoT通信模塊、工業級物聯網SIM卡，信號網絡深度覆蓋（地下表井、管道井等均可正常使用）。NB-IoT物聯網水表（分體）的整個系統組成部分有NB-IoT管理系統平臺、基站、水表。該水表中微電腦自動計量和存儲用水量，并可自動檢測水表電池狀態、儀表采樣傳感器等信息，具有通訊距離遠和糾檢錯編碼技術，抗突發干擾和靈敏度都有較大的改善，并且具有可靠的檢錯能力，能夠自動濾除錯誤及虛假信息。超低功耗、廣鏈接、通訊穩定可靠，施工簡單、節約成本、操作簡單、維護方便等諸多的優點，實現了萬物互聯。
產品類別：產品中心
產品類型：水表
傳輸方式：NB-Iot無線
NB-IoT物聯網水表（分體），采用窄帶蜂窩通信技術，水表外安裝分體控制盒，內置微功率工業級高度集成NB-IoT通信模塊、工業級物聯網SIM卡，信號網絡深度覆蓋（地下表井、管道井等均可正常使用）。NB-IoT物聯網水表（分體）的整個系統組成部分有NB-IoT管理系統平臺、基站、水表。該水表中微電腦自動計量和存儲用水量，并可自動檢測水表電池狀態、儀表采樣傳感器等信息，具有通訊距離遠和糾檢錯編碼技術，抗突發干擾和靈敏度都有較大的改善，并且具有可靠的檢錯能力，能夠自動濾除錯誤及虛假信息。超低功耗、廣鏈接、通訊穩定可靠，施工簡單、節約成本、操作簡單、維護方便等諸多的優點，實現了萬物互聯。
NB-IoT物聯網水表（分體），符合GB/T 778《封閉滿管道中水流量的測量 飲用冷水水表和熱水水表》和CJ/T 224《電子遠傳水表》的技術要求及相關企業標準。
一、產品特點
? 自動上報：定時主動上傳數據；
? 觸發上傳：水表平時一直處于睡眠，可通過觸發，使水表上傳一次實時數據；
? IP68防水：全密封設計，所有線路全部用高性能灌封膠密封，無任何外露電極，電池產品采用防水電池，產品整機防水等級達IP68；
? 地址唯一：表有唯一的地址標識，保證了數據的唯一性、正確性；
? 分體結構：產品采用分體結構，裝在深井中可將電子部分引至井口，電子部分工作環境更好，工作更可靠，信號更穩定；
? 穩定可靠性：采用微電腦、微存儲器技術，高度集成，高度可靠。
二、技術參數（此為參考常規參數，實際參數以度盤標注為準）
|
項目 |
參數 |
|||||||||||||
|
公稱口徑mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
常用流量（Q3）m3/h |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
|
測量范圍（Q3/Q1） |
80 |
50 |
||||||||||||
|
Q2/Q1 |
1.6 |
4 |
||||||||||||
|
準確度等級 |
2級 |
|||||||||||||
|
最大讀數m3 |
99999 |
999999 |
9999999 |
|||||||||||
|
溫度等級 |
T30（冷水表）、T30/90（熱水表） |
|||||||||||||
|
最大允許工作壓力 |
1.0MPa/1.6MPa（需定做） |
|||||||||||||
|
壓力損失等級 |
△p63 |
△p25 |
||||||||||||
|
流動剖面敏感度等級 |
U10/D5 |
|||||||||||||
|
環境嚴酷度等級 |
B級 |
|||||||||||||
|
電磁環境條件 |
E1 |
|||||||||||||
|
防護等級 |
IP68 |
|||||||||||||
|
工作電壓 |
2.7 ～ 3.6 V |
|||||||||||||
|
工作頻段 |
B5或B8 |
|||||||||||||
|
發射功率 |
<25dBm |
|||||||||||||
|
接收靈敏度 |
-129±2dBm |
|||||||||||||
|
靜態電流 |
<10μA |
|||||||||||||
|
發射電流 |
< 600mA |
|||||||||||||
|
接收電流 |
<300mA |
|||||||||||||
|
喚醒時間 |
定時喚醒 |
|||||||||||||
三、外形尺寸
|
|
|
|
|
|
|
型號 |
公稱口徑 （mm） |
長L （mm） |
高H （mm） |
連接法蘭GB/T17241.6-1998 |
||
|
法蘭外徑ΦD1 |
螺栓孔中心圓直徑ΦD2 |
連接螺栓n-M |
||||
|
JYYC（R）-50N |
DN50 |
200 |
215 |
168 |
125 |
4-M16 |
|
JYYC（R）-65N |
DN65 |
200 |
217 |
185 |
145 |
4-M16 |
|
JYYC（R）-80N |
DN80 |
225 |
279 |
200 |
160 |
8-M16 |
|
JYYC（R）-100N |
DN100 |
250 |
289 |
220 |
180 |
8-M16 |
|
JYYC（R）-125N |
DN125 |
250 |
299 |
250 |
210 |
8-M16 |
|
JYYC（R）-150N |
DN150 |
300 |
319 |
285 |
240 |
8-M20 |
|
JYYC（R）-200N |
DN200 |
350 |
346 |
340 |
295 |
8-M20 |
|
JYYC（R）-250N |
DN250 |
450 |
450 |
395 |
350 |
12-M20 |
|
JYYC（R）-300N |
DN300 |
500 |
478 |
445 |
400 |
12-M20 |
