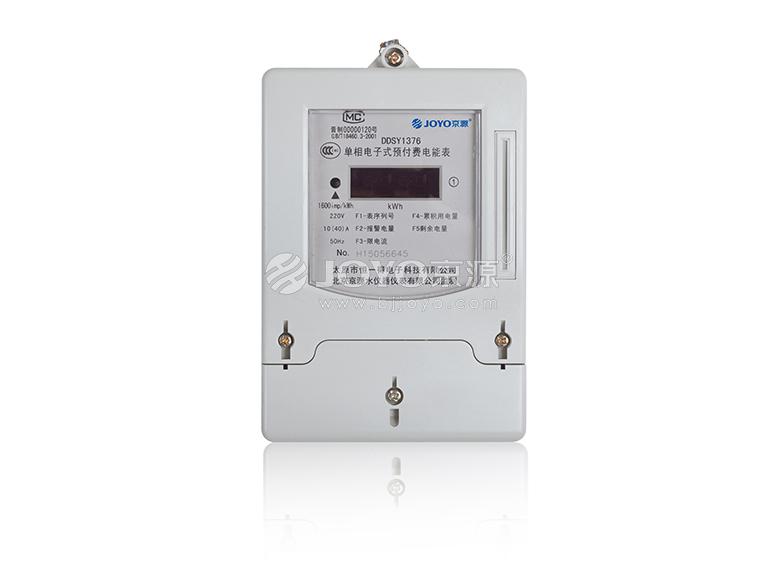

單相電表
1、概述
DDS型系列單相電子式電能表,采用先進的超低功耗固態集成電路技術和SMT先進工藝，用于計量交流單相有功電能,廣泛用于計量居民住宅、機關、商店等的用電量。
其性能符合GB/T 17215.321-2008《交流電測量設備特殊要求第21部分：靜止式有功電能表(1級和2級)》標準中對單相電子式電能表的技術要求。帶通訊時，規約符合DL/T 645—1997或DL/T 645—2007《多功能電能表通信規約》。
2、功能特點
2.1 電能計量準確穩定，整機出廠后無需調整，可延長檢定周期，大大減少電力部門測試和校驗電能表的工作量，可靠性較同類產品有明顯提高。
2.2 雙向計量功能，可測量正、反雙向的電能，以總電能累計電量，具有防竊電功能。
2.3 采用光電隔離電能脈沖輸出信號，可進行誤差檢測，發光管指示用電。
2.4儀表具有寬負荷、高準確度、高可靠性、高靈敏度、誤差曲線平直、體積小、重量輕、功耗低、過載能力強、安裝方便等優點。
2.5儀表帶紅外或RS485通訊時，通訊的數據項請向廠家索要。
3、規格和主要參數
3.1 規格型號(備注：特殊規格，用戶需要可定做)
|
型 號 |
準確度等級 |
頻率 |
參比電壓Un |
基本電流Ib （最大電流Imax） |
|
DDS |
1級 2級 |
50Hz |
220V 230V |
1.5(6)A，2.5(10)A，5(20)A，10(40)A，10(60)A，15(60)A，20(80)A，30(100)A |
3.2基本誤差
|
負載電流 |
功率因數 |
基本誤差（%） |
|
|
1級 |
2級 |
||
|
0.05Ib≤I＜0.1Ib |
1.0 |
±1.5 |
±2.5 |
|
0.1Ib≤I≤Imax |
1.0 |
±1.0 |
±2.0 |
|
0.1Ib≤I＜0.2Ib |
0.5L(感性) |
±1.5 |
±2.5 |
|
0.8C(容性) |
±1.5 |
－ |
|
|
0.2Ib≤I≤Imax |
0.5L(感性) |
±1.0 |
±2.0 |
|
0.8C(容性) |
±1.0 |
－ |
|
3.3起動：在參比電壓、參比頻率及功率因數為1的條件下，當負載電流為0.4％Ib（1級表）、0.5％Ib（2級表）時，電能表應能起動并連續計量電能。
3.4潛動：當電壓線路為115％參比電壓，電流線路無電流時，電表輸出脈沖不應多于1個。
3.5功耗：≤2W和10VA。
3.6 工作電壓范圍:規定工作電壓：0.9～1.1參比電壓，極限工作電壓：0.0～1.15參比電壓。
3.7 溫度范圍:規定工作溫度：-25℃～+55℃，極限工作溫度：-40℃～+70℃。
3.8 濕度范圍：年平均相對濕度<75％。
3.9 安全性能：產品符合GB/T 17215.321-2008規定的關于安全指標的要求。
4、工作原理
儀表通過傳感器分別進行電流和電壓取樣，經A/D轉換、DSP乘法器、D/F變換、分頻、計數驅動器等電路處理，輸出脈沖指示，顯示累計電量。
