機械式冷/熱兩用熱量表

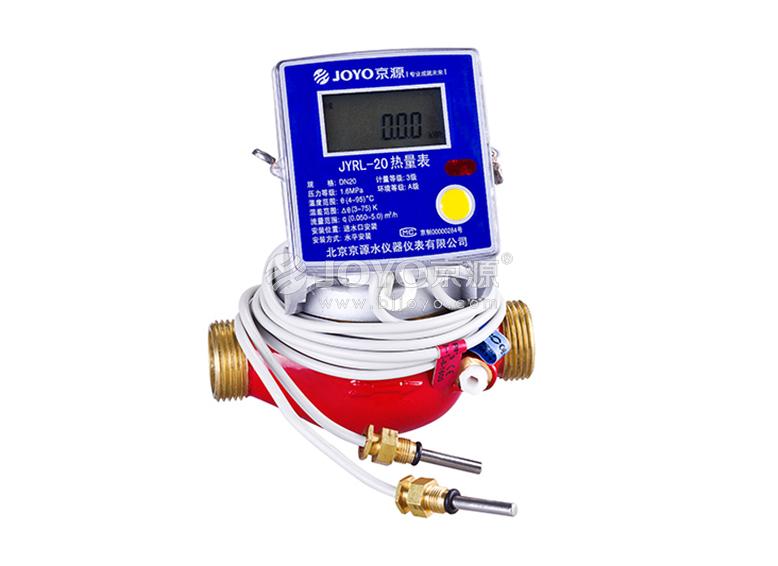

機械式冷/熱兩用熱量表 JYRL-15~40
京源小口徑熱量表是由流量傳感器，配對溫度傳感器，計算器組成的整體式熱量表。流量傳感器以葉輪轉動信號轉換成電脈沖信號，計算器通過記錄脈沖數實現對流過的水流量進行累計測量，通過配對的溫度傳感器測量進、回水的溫度傳送給計算器，計算器根據系統入口和出口處的溫度、水的流量及水流經的時間、水的熱焓值可計算出采暖系統實際消耗（吸收）的熱（冷）量，適用于戶用熱（冷）計量項目應用。
產品類別：產品中心
產品類型：熱計量表
傳輸方式：有線
一、概述：
京源小口徑熱量表是由流量傳感器，配對溫度傳感器，計算器組成的整體式熱量表。流量傳感器以葉輪轉動信號轉換成電脈沖信號，計算器通過記錄脈沖數實現對流過的水流量進行累計測量，通過配對的溫度傳感器測量進、回水的溫度傳送給計算器，計算器根據系統入口和出口處的溫度、水的流量及水流經的時間、水的熱焓值可計算出采暖系統實際消耗（吸收）的熱（冷）量，適用于戶用熱（冷）計量項目應用。
產品符合GB/T 32224《熱量表》標準及相關企業標準，符合JG225《熱量表》檢定規程要求。本產品的質量管理體系符合GB/T 19001管理要求。
二、產品特點：
·電子運算單元采用美國TI公司MSP430系列16位微處理器，先進的微功耗設計；
·結構緊湊，一體化設計，結構牢固抗破壞性好；
·冷、熱計量一體，即可應用于集中供熱計量，也可適用于中央空調系統冷量計量；
·安裝方式便捷，可在進水或回水處安裝（出廠前設置）；
·查詢方便，360度旋轉表頭，可顯示累積用量、實時用量、工作狀態、故障及18個月歷史信息等參數；
·MBUS、RS-485、紅外接口，支持188協議，可實現數據遠傳、集中控制管理。
三、主要技術指標：
|
公稱口徑 |
mm |
15 |
20 |
25 |
32 |
40 |
|
工作電壓 |
V |
3.6V（鋰電池） |
||||
|
靜態功耗 |
μA |
≤10 |
||||
|
通訊功耗 |
mA |
≤6 |
||||
|
電池壽命 |
年 |
≥6 |
||||
|
準確度 |
級 |
3 |
||||
|
壓力損失 |
MPa |
≤0.025 |
||||
|
工作壓力 |
MPa |
≤1.6 |
||||
|
適用范圍 |
|
冷、熱計量兩用 |
||||
|
防護等級 |
|
IP65 |
||||
|
溫傳類型 |
|
PT1000 |
||||
|
溫度范圍 |
℃ |
4～95 |
||||
|
溫差范圍 |
K |
3～75 |
||||
|
常用流量qp |
m3/h |
1.5 |
2.5 |
3.5 |
6 |
10 |
|
最大流量qs |
m3/h |
3 |
5 |
7 |
12 |
20 |
|
最小流量qi |
m3/h |
0.03 |
0.05 |
0.07 |
0.12 |
0.2 |
|
顯示位數 |
|
7位LCD |
||||
|
使用環境 |
|
A類（5～55）℃，≤93%RH |
||||
|
安裝位置 |
|
根據用戶要求設置進水或回水安裝 |
||||
|
安裝方式 |
|
水平/垂直（下進水） |
||||
|
溫傳線長 |
m |
1.5（可根據需求定制） |
||||
四、外形尺寸：
|
公稱口徑 |
DN (mm) |
15 |
20 |
25 |
32 |
40 |
|
安裝長度 |
mm |
220 |
230 |
245 |
350 |
325 |
|
儀表長度 |
130 |
130 |
130 |
230 |
200 |
|
|
儀表寬度 |
90 |
90 |
90 |
105 |
115 |
|
|
儀表高度 |
110 |
110 |
110 |
130 |
140 |
|
|
連接螺紋 |
|
G 3/4B |
G 1B |
G1 1/4B |
G1 1/2B |
G 2B |
|
接管螺紋 |
|
R 1/2B |
R 3/4B |
R 1B |
R1 1/4B |
R1 1/2B |
