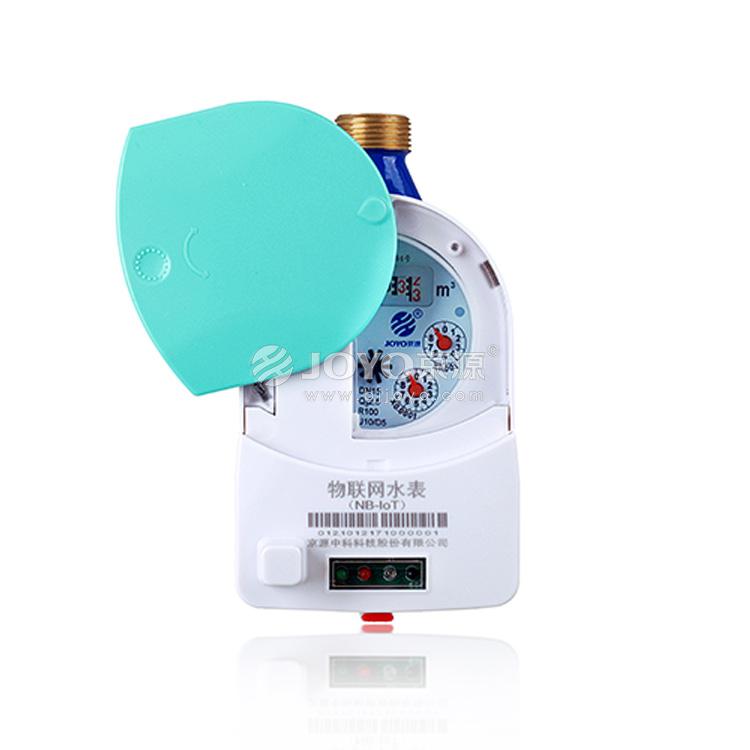

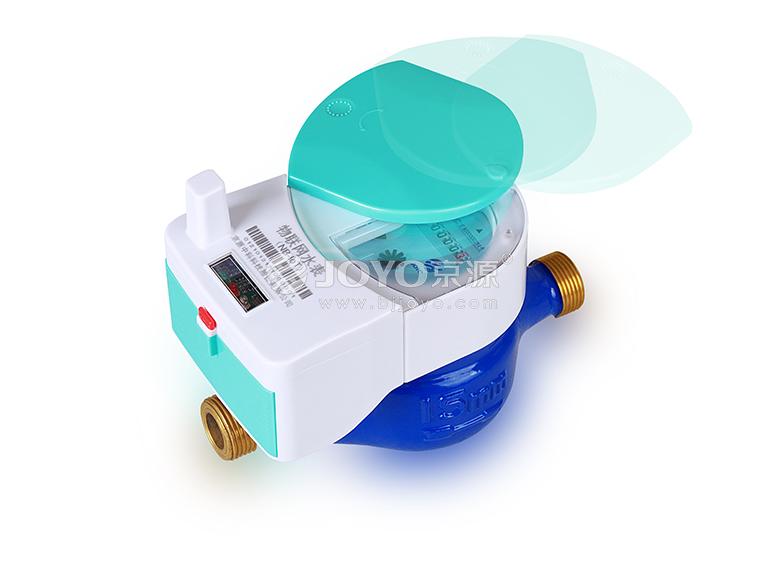

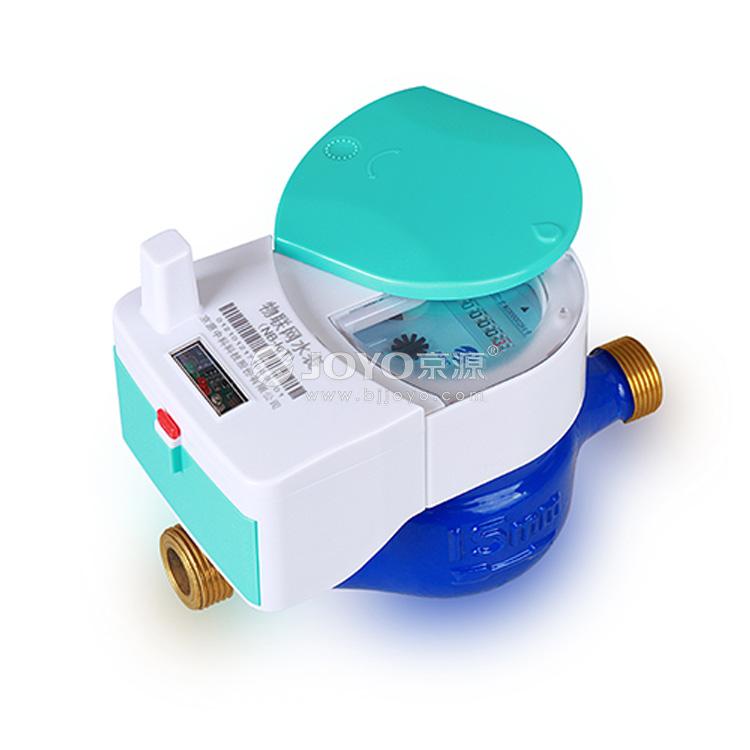

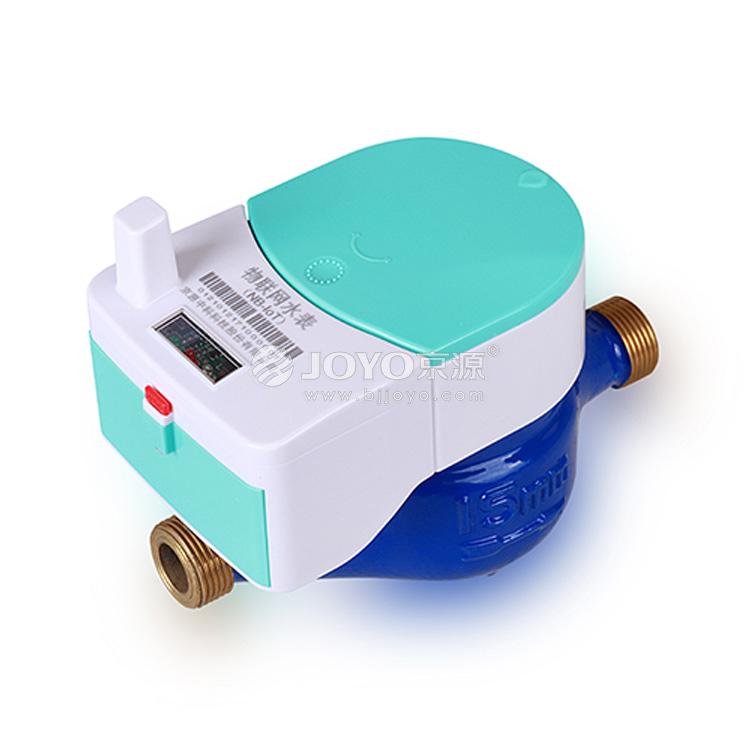

無磁物聯網水表(NB-IoT)
一、產品概述
物聯網水表（NB-IOT）應用了NB_IOT窄帶蜂窩技術。不同于傳統的遠傳抄表系統，企業無需自行組網，水表直接接入公網，每個水表都作為一個終端獨立工作，安裝維護簡單、工作運行可靠。一般DN15~25為一體型，DN32以上為分體型，由基表和傳輸終端構成。
二、功能特點
1. NB-IoT傳輸：通過移動運營NB-IoT網絡進行傳輸
2. 紅外通訊：外界可通過紅外接口與水表近端通訊
3. 數據定時上傳：到達設定的時間，自動上傳數據。
4. 雙向通訊：與軟件平臺雙向通訊
5. LED指示燈：具有工作狀態和無線狀態指示燈，水表狀態一目了然
6. 表端觸發上線：在表端通過磁控或觸摸方式可讓水表上線并上傳數據
7. 閥控功能：閥控水表端帶有閥門，可實現遠程控閥
三、技術參數
| 公稱口徑mm | 8 | 15 | 20 | 25 | 32~300 | |
| 常用流量（Q3）m3/h | 1 | 2.5 | 4 | 6.3 | 具體參數見所選基表對應的機械水表參數 | |
| 量程比（Q3/Q1） | 160/200 | 80/100/125/160 | ||||
| Q2/Q1 | 1.6 | |||||
| 溫度等級 | T30 | T30（冷水）、T90（熱水） | ||||
|
壓力等級 |
MAP10 | |||||
|
壓力損失等級 |
△p63 | |||||
|
流動剖面敏感度等級 |
U0/D0 | U10/D5 | ||||
|
氣候與機械環境等級 |
B級 （室內）O級（室外） | |||||
|
電磁環境條件 |
E1 | |||||
|
防護等級 |
IP68 | |||||
|
傳輸參數
|
工作頻段 | B3/B5/B8 | ||||
| 發射功率 | 23dBm | |||||
| 接收靈敏度 | -129dBm | |||||
| 靜態電流 | ≤15uA | |||||
| 接收電流 | ≤60mA | |||||
| 發射電流 | ≤500mA | |||||
四、外形尺寸
DN15~DN25
| 公稱口徑 | 類型 | 長度 | 寬度 | 高度 | 連接螺紋 | 接管螺紋 |
| DN （mm） | mm | |||||
| 8 | 純凈水閥控 | 165 | 105 | 115 | G3/4B | R1/2 |
| 15 | 磁阻非閥 | 85 | 151 | |||
| 無磁非閥 | 89 | 132 | ||||
| 閥控 | 95 | 135 | ||||
| 20 | 磁阻非閥 | 195 | 85 | 154 | G1B | R3/4 |
| 無磁非閥 | 89 | 135 | ||||
| 閥控 | 95 | 135 | ||||
| 25 | 磁阻非閥 | 225 | 85 | 157 | G1 1/4B | R1 |
| 無磁非閥 | 89 | 138 | ||||
| 閥控 | 95 | 135 | ||||
DN32~DN300
1. 水表安裝尺寸見基表對應的機械水表尺寸
