光電直讀水表

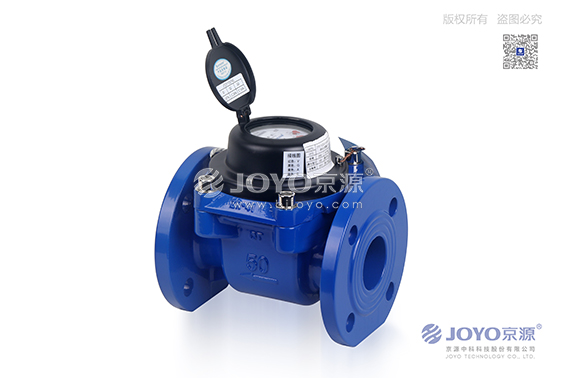

光電直讀遠傳水表JYYC-50~300
光電直讀水表是在機械水表基礎上加裝光電直讀模塊、通訊模塊組合而成的一種智能水表。水表平時計量過程不需要任何電源，故表內不需加裝電池，免除了更換電池的煩惱。水表具有遠傳通訊功能，通過系統平臺可實現數據的遠程抄讀，閥控表還可實現遠程控閥。
產品類別：產品中心
產品類型：水表
傳輸方式：有線
一、產品概述
光電直讀水表是在機械水表基礎上加裝光電直讀模塊、通訊模塊組合而成的一種智能水表。水表平時計量過程不需要任何電源，故表內不需加裝電池，免除了更換電池的煩惱。水表具有遠傳通訊功能，通過系統平臺可實現數據的遠程抄讀，閥控表還可實現遠程控閥。
二、產品特點
·讀數零誤差：采用光電直讀技術讀取字輪數據，隨時抄讀數據均與水表機械字輪示值一致。
·抗干擾能力強：無磁性元件，不受磁物質干擾，具有抗強光干擾能力，在抄收作業時遇到強光干擾自帶屏蔽功
能，確保讀數準確。
·使用壽命長：采用光電直讀技術采樣，沒有機械接觸和機械動作，不受外界因素影響出現故障。
·使用安全：表計采用總線供電方式，只有抄讀時才需供電，不會因停電、網絡故障而丟失數據。
·安裝方便：直讀水表基表部分與普通機械水表安裝尺寸相同，方便施工安裝。
|
公稱口徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
備注 |
||
|
常用流量（Q3） m3/h |
2.5 |
4 |
6.3 |
10 |
16 |
63 |
63 |
100 |
160 |
160 |
400 |
630 |
630 |
1000 |
水平螺翼 |
||
|
25 |
40 |
63 |
100 |
|
250 |
400 |
|
|
垂直螺翼 |
||||||||
|
量程比（Q3/Q1）* |
80 |
200 |
|||||||||||||||
|
Q2/Q1 |
1.6 |
1.6 |
|||||||||||||||
|
計量精度等級 |
2級 |
||||||||||||||||
|
最大讀數 |
9，999 |
99,999 |
999,999 |
||||||||||||||
|
溫度等級 |
T30（冷水）、T90（熱水） |
||||||||||||||||
|
壓力等級 |
MAP10 |
MAP10或MAP16 |
|||||||||||||||
|
壓力損失等級 |
△p63 |
△p25（水平螺翼） △p63（垂直螺翼） |
|||||||||||||||
|
流動剖面 敏感度等級 |
U10/D5 |
||||||||||||||||
|
環境嚴酷度 等級 |
B級 |
||||||||||||||||
|
電磁環境條件 |
E1 |
||||||||||||||||
|
防護等級 |
IP68 |
||||||||||||||||
|
通訊接口 |
M-Bus/RS-485 |
||||||||||||||||
|
通訊協議 |
DL/T 645、CJ/T 188、Modbus或客戶指定的協議 |
||||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*量程比（Q3/Q1）如有特殊要求，請致電咨詢
四、外形尺寸
DN15~DN40
|
公 稱口 徑 |
長度 |
寬度 |
高度 |
連接螺紋 |
接管螺紋 |
|
|
DN(mm) |
mm |
|||||
|
15（只抄） |
165 |
98 |
104 |
G3/4B |
R1/2 |
|
|
15（抄控） |
92 |
125 |
||||
|
15（立式只抄） |
150 |
96 |
130 |
|||
|
20 |
195 |
98 |
106 |
G1B |
R3/4 |
|
|
20（抄控） |
92 |
125 |
||||
|
20（立式只抄） |
150 |
96 |
130 |
|||
|
25 |
225 |
103 |
112 |
G1 1/4B |
R1 |
|
|
25（抄控） |
97 |
125 |
||||
|
32 |
230 |
104 |
117 |
G1 1/2B |
R1 1/4 |
|
|
40 |
245 |
124 |
147 |
G2B |
R1 1/2 |
|
