超聲波水表

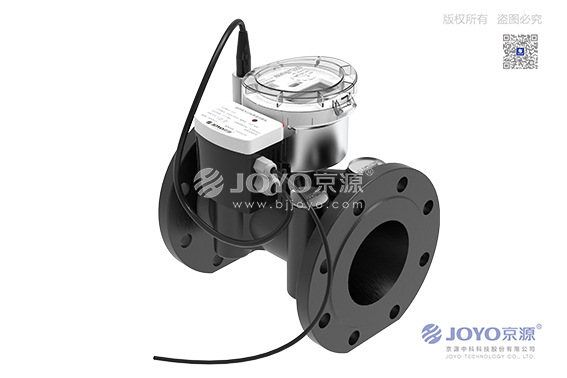

超聲波水表 JYCS-50~300
JYCS型超聲波水表是基于超聲波時差原理進行流量測量的新型電子水表，用來測量流經自來水管道水的瞬時流量和累計總量。水表具有遠傳功能，通過系統平臺可實現數據的遠程抄讀。
產品類別：產品中心
產品類型：水表
傳輸方式：有線
JYCS型超聲波水表是基于超聲波時差原理進行流量測量的新型電子水表，用來測量流經自來水管道水的瞬時流量和累計總量。水表具有遠傳功能，通過系統平臺可實現數據的遠程抄讀。
l 量程范圍寬，最高可達到R400。
l 表中無活動部件，工作可靠，適應于復雜條件下的計量。
l 具有流量傳感器故障、流量超量程、欠電壓報警等多種報警功能。
l 微功耗設計，一節鋰電池供電可確保使用6年以上。
l 具備光電接口、M-BUS、RS-485、無線等多種通訊接口。
l 數據存儲：自動保存最近24個月歷史記錄數據，安全可靠。
|
公稱口徑 mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
常用流量（Q3） m3/h |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
|
|
量程比（Q3/Q1）* |
160 |
200 |
|||||||||||||
|
Q2/Q1 |
1.6 |
1.6 |
|||||||||||||
|
計量精度等級 |
2級 |
||||||||||||||
|
溫度等級 |
T30（冷水）、T90（熱水） |
||||||||||||||
|
壓力等級 |
MAP10 |
MAP10或MAP16 |
|||||||||||||
|
壓力損失等級 |
△p63 |
△p25 |
|||||||||||||
|
流動剖面敏感度 等級 |
U10/D5 |
||||||||||||||
|
環境嚴酷度等級 |
B級 |
||||||||||||||
|
電磁環境條件 |
E1 |
||||||||||||||
|
靜態工作電流 |
< 10uA |
||||||||||||||
|
電池使用壽命 |
>( 6+1)年 |
||||||||||||||
|
工作溫度等級 |
T30 |
||||||||||||||
|
工作壓力等級 |
MAP10 |
||||||||||||||
|
環境嚴酷度等級 |
B級 |
||||||||||||||
|
防護等級 |
IP68 |
||||||||||||||
|
電磁環境條件 |
E1 |
||||||||||||||
|
安裝方式 |
水平或垂直（下進水） |
||||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
*量程比（Q3/Q1）如有特殊要求，請致電咨詢
一、外形尺寸
DN15~DN40
|
公稱口徑 |
安裝總長 |
儀表長度 |
儀表寬度 |
儀表高度 |
連接螺紋 |
接管螺紋 |
|
DN(mm) |
mm |
|
|
|||
|
15 |
260 |
165 |
95 |
80 |
G3/4B |
R1/2 |
|
20 |
300 |
195 |
95 |
80 |
G1B |
R3/4 |
|
25 |
345 |
225 |
103 |
112 |
G1 1/4B |
R1 |
|
32 |
305 |
180 |
104 |
117 |
G1 1/2B |
R1 1/4 |
|
40 |
325 |
200 |
124 |
147 |
G2B |
R1 1/2 |
DN50~DN300
|
口徑 mm |
長度 |
寬度 |
高度 |
安裝方式 |
||
|
法蘭連接 |
||||||
|
mm |
法蘭外徑 |
螺栓孔中心圓直徑 |
連接螺栓 |
|||
|
50 |
200 |
168 |
280 |
168 |
125 |
4-M16 |
|
65 |
200 |
185 |
290 |
185 |
145 |
4-M16 |
|
80 |
225 |
200 |
300 |
200 |
160 |
8-M16 |
|
100 |
250 |
220 |
320 |
220 |
180 |
8-M16 |
|
125 |
250 |
250 |
345 |
250 |
210 |
8-M16 |
|
150 |
300 |
285 |
375 |
285 |
240 |
8-M20 |
|
200(1.0MPa） |
300 |
340 |
425 |
340 |
295 |
8-M20 |
|
200(1.6MPa） |
12-M20 |
|||||
|
250(1.0MPa） |
450 |
395 |
475 |
395 |
350 |
12-M20 |
|
250(1.6MPa） |
405 |
405 |
355 |
12-M24 |
||
|
300(1.0MPa） |
500 |
445 |
525 |
445 |
400 |
12-M20 |
|
300(1.6MPa） |
460 |
460 |
410 |
12-M24 |
||
